Un disconnecteur est une pièce indispensable et obligatoire dans toute installation de chauffage central.
Le disconnecteur protège le réseau de distribution d’eau potable.
Ce dispositif est bien encadré par le Code de la Santé Public, pour éviter toute pollution du réseau public d’eau potable.
Le disconnecteur est une pièce d’équipement de chauffage, qui joue un peu le même rôle qu’un clapet anti-retour dans la chaudière.

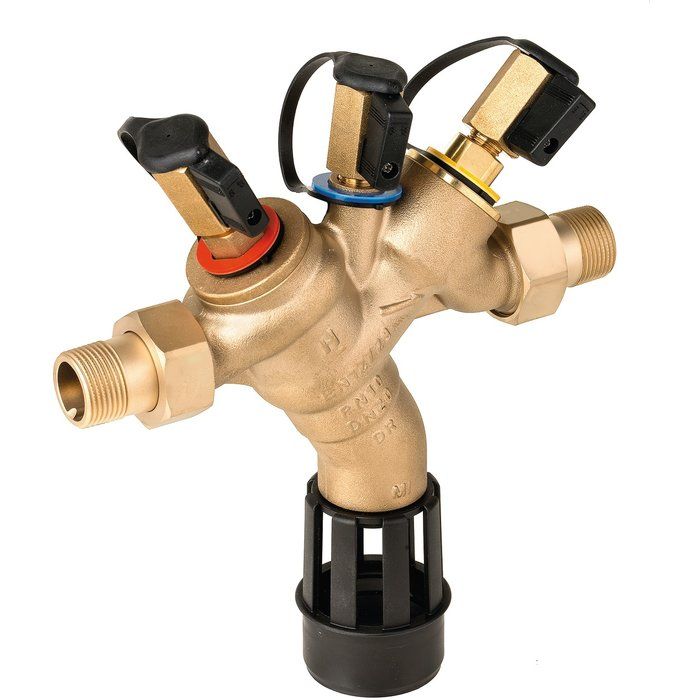

Informations sur le disconnecteur type BA 295S - Residéo :
Le disconnecteur de type BA, qui est aussi appelé : disconnecteur à zones de pressions réduites contrôlables, convient pour les installations d’une puissance supérieure à 70 kW, mais aussi dans les circuits d’eau glacées ou les réseaux d’incendie.
Il est dédié aux grosses installations dont la puissance est supérieure à 70 kW.
Ce disconnecteur de type BA est utilisé pour les chaudières collectives ou bien industrielles.
On dit de ces disconnecteurs qu’ils sont classés dans la catégorie des « installations à haut risque »
Le disconnecteurde type BA doit obligatoirement être installé par un professionnel.
Le disconnecteur de type BA est appelé disconnecteur à zones de pressions réduites contrôlables en raison du manomètre qui permet de contrôler les trois zones de pression.
Les disconnecteurs BA à zone de pression contrôlables sont conçus pour protéger les réseaux d’eau potable contre les dépressions, contre-pressions et siphonages.
Ils sont utilisés pour les applications industrielles, tertiaires, ou résidentielles dans le cadre de leurs spécifications.
Ils protègent les réseaux d’eau potable contre les fluides de classe 4 suivant la norme EN1717.
Recommandations d'installation
Installer des vannes d’isolement en amont et en aval du disconnecteur
Montage sur tuyauterie horizontale, soupape de décharge orientée vers le bas
Veiller à une bonne accessibilité (voir recommandations Doc. technique du CSTB)
Pour simplifier maintenance et contrôles
Si le réseau d’eau potable ne comprend pas de filtration fine, prévoir la mise en place d’un filtre fin maille 100μm en amont du disconnecteur.
Dans le cas de pressions fluctuantes sur le réseau amont, ou si la pression d’entrée est susceptible de dépasser 10,0 bars, nous préconisons la mise en place d’un régulateur de pression en amont du disconnecteur.
Ne pas installer en zone inondable
Installer dans des locaux ventilés et protégés contre le gel
Installer une conduite d’évacuation correctement dimensionnée, de capacité suffisante.
Caractéristiques
Certification DVGW et NF
Conforme à la norme EN12729 (sauf modèleBA295S-1B)
Protection optimale du réseau de distribution d’eau potable
Filtre amont intégré
Clapet anti-retour amont et soupape de décharge combinés en une seule cartouche
Exigence de maintenance minimale, car la cartouche est complètement remplaçable sans dépose de l’appareil
Design optimisé pas d’eau stagnante (pas de zone morte)
Construction compacte
Accès aisé à tous les composants internes
Faibles pertes de charges et grand débit
Triple sécurité – clapets anti-retour et une vanne de décharge divisent le disconnecteur
en trois zones de pressions différentes
Répond au test de niveau sonore classe 2
Conformité ACS et remplit les recommandations du KTW
Filtre intégré
Construction compacte
Accès à tous les composants internes
Triple sécurité :
- deux clapets de non-retour
- une vanne de décharge
Disconnecteur divisé en 3 chambres
Raccordement avec raccords démontables filetés
Matériau : corps laiton anti-dézincifiant (DZR)
Cartouche de vanne rapidement remplaçable
Protection longue durée contre l'entartrage et la cavitation
Vous avez entendu parler du disconnecteur mais vous ne savez pas vraiment pourquoi il est essentiel dans vos installations ? Ne vous inquiétez pas, nous sommes là pour vous éclairer ! Ce petit appareil, souvent sous-estimé, joue un rôle important pour protéger votre système de plomberie et éviter les risques de contamination de l’eau potable.
Vous l’imaginez peut-être comme un simple accessoire mais en réalité, il est bien plus que cela. Dans ce guide d’achat, nous allons vous expliquer en détail pourquoi le disconnecteur est un indispensable, comment bien le choisir et surtout comment il peut vous faire économiser à long terme. Prêt à garantir la sécurité et la performance de votre installation ?
