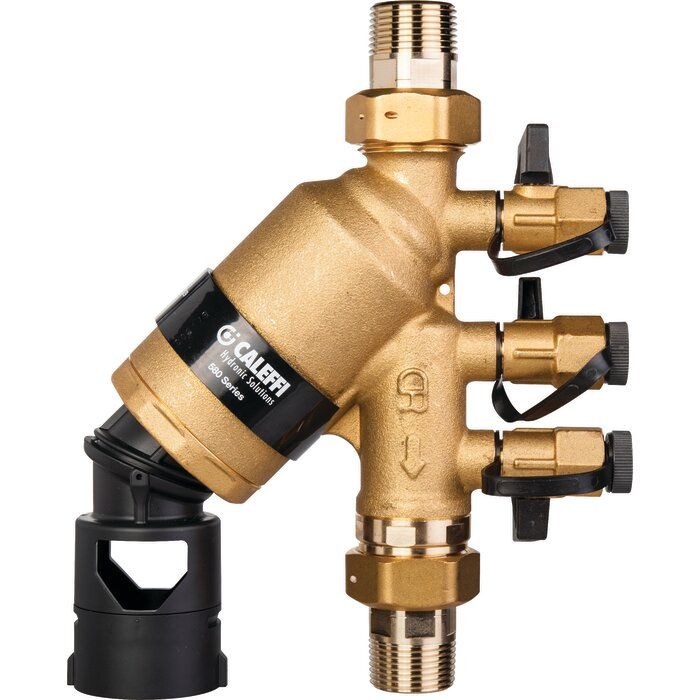

Disconnecteur de type BA 580 - Vertical ou horizontal - MM 3/4" - Sféraco

Présentation du produit

Le disconnecteur protège le réseau de distribution d’eau potable. Ce dispositif est bien encadré par le Code de la Santé Public, pour éviter toute pollution du réseau public d’eau potable.

Le disconnecteur est une pièce d’équipement de chauffage, qui joue un peu le même rôle qu’un clapet anti-retour dans la chaudière.

Informations sur le disconnecteur type BA 580 Sféraco :

Il est dédié aux grosses installations dont la puissance est supérieure à 70 kW.

Ce disconnecteur de type BA est utilisé pour les chaudières collectives ou bien industrielles. On dit de ces disconnecteurs qu’ils sont classés dans la catégorie des « installations à haut risque » Le disconnecteur de type BA doit obligatoirement être installé par un professionnel.

Le disconnecteur de type BA est appelé disconnecteur à zones de pressions réduites contrôlables en raison du manomètre qui permet de contrôler les trois zones de pression.

Le disconnecteur contrôlable à zone de pression réduite comprend : un corps, une cartouche monobloc, équipée de clapet anti-retour en amont, un clapet anti-retour en aval, un dispositif de vidange solidaire de la cartouche.

Les deux clapets anti-retour délimitent trois différentes zones, chacune d'elles ayant une pression différente : zone en amont ou d'entrée, zone intermédiaire, aussi appelée « zone à pression réduite », zone en aval ou de sortie.

Chacune de ces zones est munie d'une prise de pression. Dans la zone intermédiaire, le dispositif de vidange se trouve dans la partie basse de l'appareil.

L'obturateur du dispositif de vidange est relié à la membrane.

Ce groupe mobile est entraîné vers le haut par le ressort de rappel. La membrane délimite la zone en amont de la zone intermédiaire.

Caractéristiques

• Respecter le sens de passage ( indiqué sur le corps par une flèche )
• Montage horizontal ou vertical
• Mâle / Mâle BSP
• Contrôlable
• Faibles pertes de charge
• Avec raccords unions mâles
• Avec robinets de prise de pression 1/4“ BSP
• Garantie fabrication 10 ans ( la garantie fabrication ne couvre pas les défauts d’installation ni les défauts d’usure )
• Maintenance simplifiée grâce à la cartouche extractible
• Filtre inspectable en amont et entonnoir de vidange ajustable
Protection des réseaux d’eau potable
• Température mini admissible Ts : + 5°C
• Température maxi admissible Ts :+ 65°C
• Pression maxi admissible Ps : 10 bars
• Type BA : maintenance annuelle obligatoire par un technicien certifié.
• Auncune garantie n'est accordée si l'appareil n'est pas régulièrement maintenu.maintenu.
