Présentation du produit

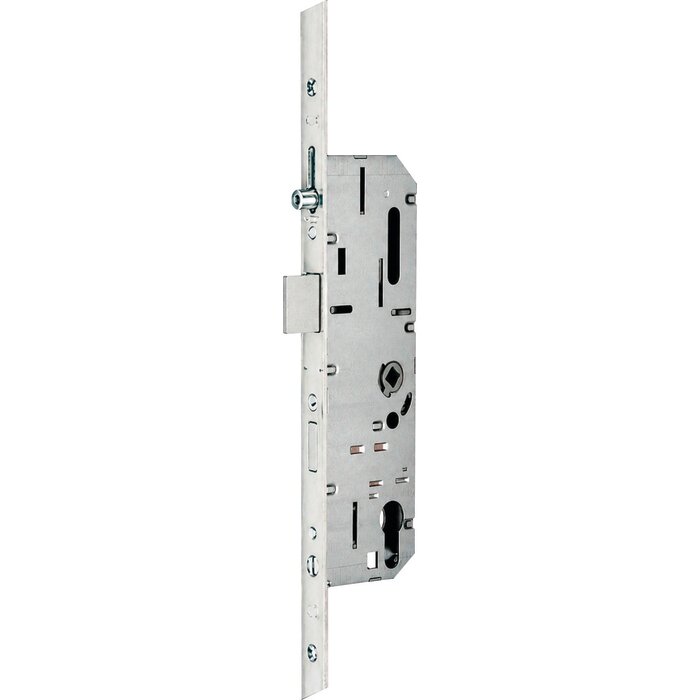

La serrure-crémone multipoints 20500 RB90 Vachette est conçue pour équiper les portes d'entrée de logements résidentiels individuels. Son fonctionnement par relevage de béquille à 90° permet d'actionner les différents points de fermeture et de favoriser la compression de la porte contre les joints de l'huisserie. Cette action contribue à améliorer l'étanchéité à l'air, à l'eau et au vent ainsi que le confort acoustique et thermique de la porte. Cette version modèle gauche non réversible dispose de 5 points de fermeture et de 3 galets réglables.
Les principaux avantages
- Fermeture multipoints : les 5 points de fermeture assurent un maintien réparti sur la hauteur de la porte pour une fermeture efficace
- Étanchéité renforcée : le relevage de la béquille à 90° met les galets en position et favorise la compression des joints contre l'huisserie
- Confort thermique et acoustique : la bonne compression de la porte contribue à améliorer l'étanchéité à l'air, à l'eau et au vent ainsi que l'isolation acoustique
- Compression ajustable : les 3 galets tournants sont réglables de +/- 0,7 mm pour adapter précisément l'appui de la porte sur son huisserie
- Fermeture plus silencieuse : le pêne demi-tour bombé limite le bruit au claquement de la porte pour davantage de confort au quotidien
- Manoeuvre confortable : le couple de manoeuvre adouci facilite l'utilisation de la béquille lors de l'ouverture et de la fermeture
- Conception résistante : le coffre et les tringles en acier galvanisé associés aux galets en acier nickelé tournants anti-usure sont adaptés à une utilisation durable
- Remplacement facilité : la 20500 Manuel RB90 est conçue pour venir en lieu et place des serrures 10500 Manuel RB compatibles
- Garantie longue durée : la serrure bénéficie d'une garantie fabricant de 10 ans
Montage et installation
Comment vérifier le sens de votre serrure ?
Cette serrure est un modèle gauche non réversible. Pour vérifier qu'elle correspond bien à votre porte, placez-vous face à la porte, du côté où les paumelles ou les gonds sont visibles. Il s'agit des éléments métalliques qui permettent à la porte de pivoter.
- Si les paumelles ou les gonds visibles sont à droite, il vous faut une serrure modèle gauche : ce modèle convient.
- Si les paumelles ou les gonds visibles sont à gauche, il vous faut une serrure modèle droite : ce modèle ne convient pas, veuillez choisir la version droite
Montage de la serrure
La serrure-crémone 20500 Manuel RB90 est conçue pour venir en lieu et place des serrures 10500 Manuel RB, facilitant le remplacement d'une installation existante compatible. Avant la pose, vérifiez toutefois la configuration de la porte et comparez les principales cotes de la serrure existante : modèle gauche, axe 40 mm, entraxe 70 mm, carré 7 mm et têtière 2150 x 18 mm. Installez ensuite la serrure dans le chant de la porte en positionnant correctement le coffre central, les tringles et la têtière, puis contrôlez l'alignement des différents points de fermeture avec les gâches.
Après la mise en place, les 3 galets réglables peuvent être ajustés de +/- 0,7 mm à l'aide d'une clé 6 pans afin d'adapter la compression de la porte sur l'huisserie. Effectuez plusieurs manoeuvres de la béquille et de la clé, porte ouverte puis porte fermée, afin de contrôler le déplacement des galets, la sortie du pêne dormant et la fluidité du mécanisme. Cette serrure-crémone est livrée sans gâche : les gâches adaptées à la configuration de la porte sont à prévoir séparément.
Caractéristiques techniques
Informations générales
- Type : serrure-crémone multipoints à relevage de béquille
- Gamme : 20500 RB90
- Application : porte de logement résidentiel individuel
- Modèle : gauche
- Réversible : non
- Nombre de points de fermeture : 5
- Nombre de galets : 3
- Nombre de boîtiers auxiliaires : 2
- Finition : zinguée blanche

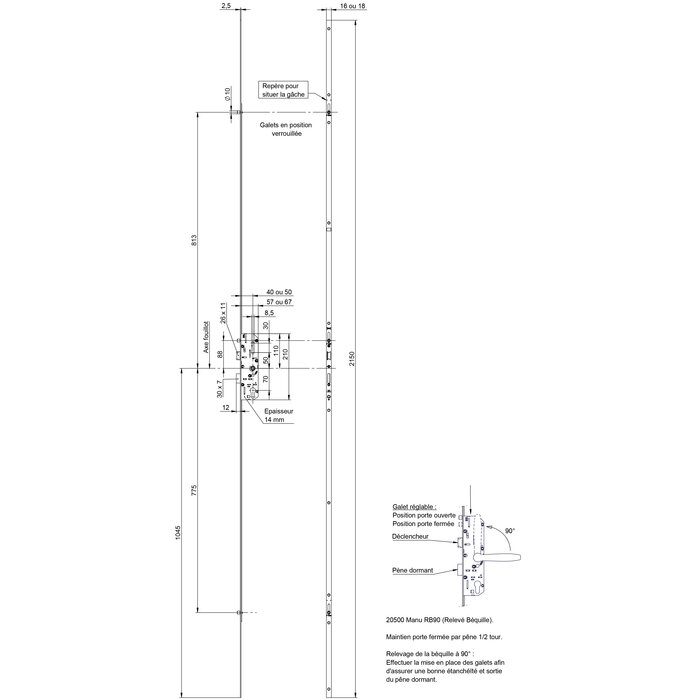

Dimensions et compatibilité
- Axe serrure : 40 mm
- Entraxe serrure : 70 mm
- Carré : 7 mm
- Dimensions du coffre : 210 x 57 x 14 mm
- Longueur de têtière : 2150 mm
- Largeur de têtière : 18 mm
- Épaisseur de têtière : 2,5 mm
- Type de têtière : plate
- Bouts de têtière : carrés
- Diamètre des galets : 10 mm
- Saillie des galets : 9 mm
- Réglage des galets : +/- 0,7 mm
- Cylindre compatible : profilé européen avec panneton DIN
Mécanisme et matériaux
- Commande : relevage de béquille à 90°
- Condamnation : à la clé après relevage de la béquille
- Pêne demi-tour : bombé avec blocage à la condamnation
- Galets : tournants, réglables et en acier nickelé
- Coffre central : acier galvanisé
- Tringles : acier galvanisé
- Têtière : acier zingué blanc
Certifications et garantie
- Certification A2P : sans certification A2P
- Certification CE : sans
- Certification NF : sans
- Certification SKG : sans
- Aptitude à équiper une porte coupe-feu : non
- Garantie : 10 ans
Éléments fournis
- Serrure-crémone 20500 RB90 modèle gauche
- Gâche : non fournie
- Prolongateur haut : non
- Prolongateur bas : non
Conseils d'utilisation et d'entretien
Utilisation de la serrure
Lorsque la porte est refermée, elle est maintenue par le pêne demi-tour. Relevez ensuite la béquille à 90° pour mettre les galets en position et provoquer la sortie du pêne dormant. Cette action permet également de comprimer la porte contre les joints de l'huisserie. La condamnation du pêne dormant s'effectue ensuite à la clé.
Entretien et réglage
Contrôlez régulièrement la fluidité de la béquille et du mécanisme ainsi que l'alignement des différents points de fermeture. Si nécessaire, ajustez les galets réglables à l'aide d'une clé 6 pans afin de conserver une compression correcte de la porte sans rendre la manoeuvre de la béquille difficile.
