Robinet d'arrêt gaz "coup de poing" – Calibre 25 – Débit 150 m³/h – MM JSC 1"1/4 – Clesse

Présentation du produit

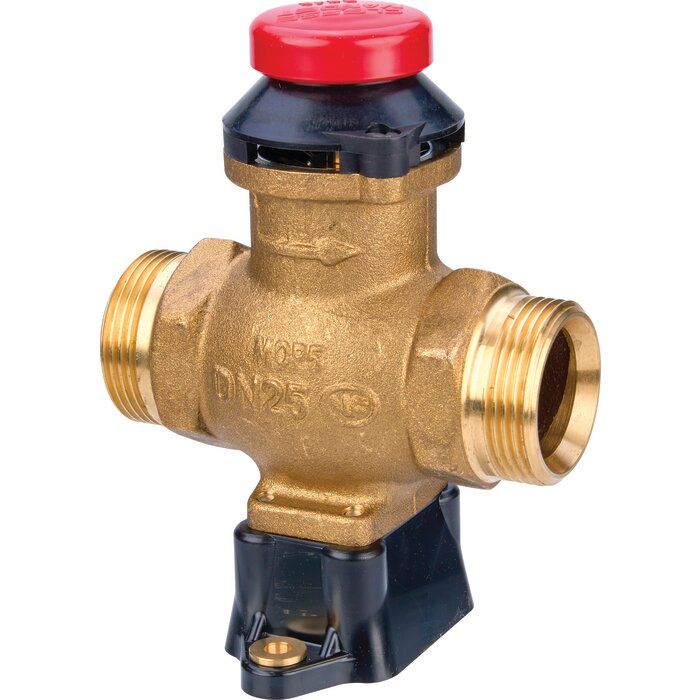

Le robinet gaz de sécurité à bouton poussoir "coup de poing" type F de Clesse en calibre 25 est conçu pour offrir une fermeture rapide et sécurisée des installations alimentées en gaz naturel, propane ou butane. Grâce à son bouton poussoir rouge, l'utilisateur peut déclencher une coupure immédiate du gaz, un dispositif essentiel dans les environnements à risque ou les lieux recevant du public (ERP).
Son raccordement JSC mâle/mâle 1"1/4 permet une intégration directe sur les réseaux gaz, sans adaptation. Ce modèle est parfaitement adapté aux installations professionnelles de grand débit, telles que les chaufferies industrielles, cuisines collectives, bâtiments tertiaires ou ERP.

Les principaux avantages

• Compatibilité étendue : gaz naturel, propane, butane, air, azote
• Réaction immédiate : fermeture du gaz par simple pression sur le bouton poussoir rouge
• Idéal pour les installations à fort débit : le calibre 25 permet une activation rapide tout en maintenant de hautes performances
• Débit très élevé : 150 m³/h pour le gaz naturel, 180 kg/h pour le propane
• Sécurisé : réarmement uniquement possible avec la clé spéciale fournie
• Montage rapide : raccords JSC mâles 1"1/4 pour une installation sans adaptation
• Certifié NF : conforme aux normes en vigueur pour les ERP et sites à usage professionnel

Montage et installation

Livré prêt à l’emploi, ce robinet inclut tous les éléments nécessaires pour une installation rapide. Il est équipé d’un raccord JSC mâle/mâle 1"1/4 (calibre 25), standard pour les réseaux gaz à grand débit, et d’une clé de réarmement pour un usage sécurisé.

Le robinet se monte en ligne sur la conduite, avec une orientation permettant un accès facile au bouton poussoir rouge. La fermeture se fait par simple pression manuelle, tandis que le réarmement nécessite l’usage de la clé fournie, garantissant ainsi une remise en service sécurisée.

Il est recommandé de l’installer dans des coffrets de coupure extérieurs ou sous verre dormant. Il est également compatible avec les coffrets de coupure DDVG et les coffrets de coupure/détente S2300VG.

Une fois installé, il garantit une coupure rapide du gaz en cas d’urgence, tout en évitant toute ouverture accidentelle grâce à son système de réarmement à clé.

Caractéristiques techniques

Informations générales

• Type : Robinet gaz à sécurité "coup de poing" – Type F
• Calibre : 25
• Débit nominal : 150 m³/h (gaz naturel), 180 kg/h (propane)
• Raccordement : JSC mâle / mâle 1"1/4
• Fermeture : Manuelle par bouton poussoir
• Réarmement : Avec clé spéciale fournie
• Température d'utilisation : -20 °C à +60 °C
• Gaz compatibles : Gaz naturel, propane, butane, air, azote

Pression et débits

• Plage de pression de service : MOP 5 / 5 bar
• Débit à basse pression : 9 m³/h (25 mbar)
• Débit à haute pression : 120 m³/h (1,5 bar)

Certifications et matériaux

• Norme NF : NF E29-142 et ROB-GAZ
• Conformité : Directive équipements sous pression – Catégorie I – Marquage CE
• Matériaux : Corps en laiton matricé EN 12165, clapet NBR EN 549, visserie inox
• Raccords : JSC en laiton selon NF E29-536 et NF D36-136

Couple de serrage

• Préconisé : 60 N.m pour raccord JSC 1"1/4

Conseils d’utilisation et entretien

Ce robinet de sécurité à bouton poussoir est prévu pour des installations gaz combustibles alimentées en gaz naturel, biométhane, butane, propane et autres gaz non corrosifs (air, azote).

Domaines d’utilisation

Il s’utilise pour garantir une interruption rapide du gaz, notamment dans les installations non enterrées :

• À l’entrée des immeubles ou en pénétration
• Avant compteur ou à l’entrée des logements
• En limite de propriété pour les habitations individuelles

Il est conforme aux exigences réglementaires gaz (Arrêtés du 23 février 2018, 25 juin 1980 modifié, 23 juin 1978 modifié) pour les habitats collectifs, cuisines professionnelles, ERP ou sites de production d’énergie.

Déclenchement et réarmement

• Déclenchement : Appuyez sur le bouton poussoir rouge jusqu’au clic pour bloquer l’écoulement du gaz.
• Réarmement : Après déclenchement, le robinet reste verrouillé en position fermée. Pour le réarmer, insérez la clé spéciale (code P053000, fournie) dans la fente à la base du chapeau et faites levier jusqu’au clic. Ce système empêche toute ouverture non autorisée, en accord avec les normes de sécurité gaz.
