Gaine aluminium souple isolée laine de verre - Ø 160 x 50 mm - 10 m - Ventilation et traitement d'air - Axelair

Présentation du produit

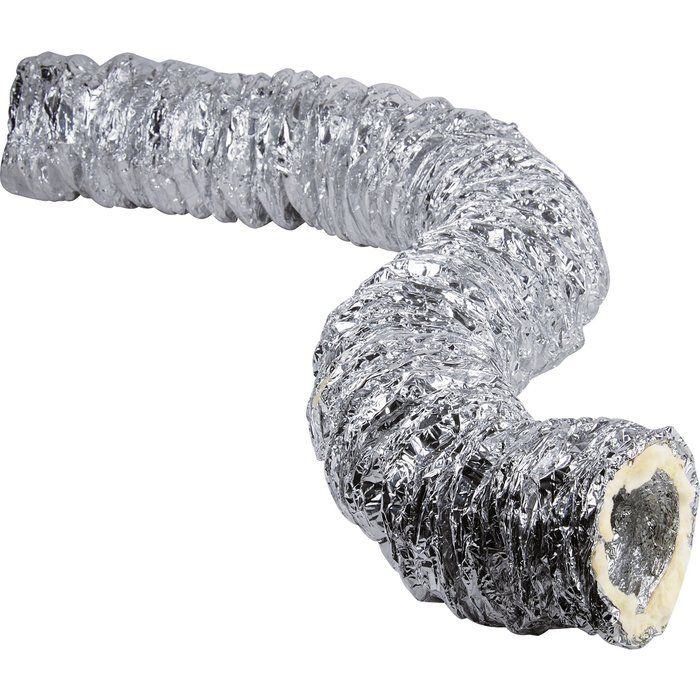

La gaine aluminium souple isolée Axelair est conçue pour réaliser les liaisons des installations de ventilation et de traitement d'air. Elle convient notamment à la VMC, à la climatisation gainable et au chauffage gainable, en résidentiel pavillonnaire ou collectif, dans le tertiaire et les ERP. Cette version de 10 m possède un diamètre intérieur de 160 mm et une isolation en laine de verre de 50 mm. Son conduit intérieur micro-perforé associe isolation thermique et phonique, tandis que son classement M0/M1 certifié CSTB répond aux exigences de réaction au feu de cette gamme.

Les principaux avantages

• Isolation thermique et phonique : l'isolation en laine de verre de 50 mm associée au conduit intérieur micro-perforé contribue à limiter les échanges thermiques et à atténuer les nuisances sonores dans l'installation.
• Sécurité renforcée : la gaine de ventilation isolée bénéficie d'un classement de réaction au feu M0/M1 certifié CSTB.
• Polyvalence d'utilisation : sa conception permet de l'utiliser pour la VMC, la climatisation gainable, le chauffage gainable et le traitement d'air.
• Installation facilitée : la conception souple de la gaine permet d'adapter plus facilement son cheminement aux contraintes de l'installation.
• Large plage d'utilisation : la gaine est prévue pour fonctionner avec des températures comprises entre -30 °C et +250 °C.

Montage et installation

La gaine aluminium souple se raccorde aux accessoires et aux différents éléments mâles de l'installation sans colle ni mastic. La fixation s'effectue à l'aide de colliers métalliques ou nylon et l'étanchéité avec une bande adhésive tissée ou aluminium. Lors de la pose, respecter le rayon de courbure indiqué par le fabricant, correspondant à une fois le diamètre auquel s'ajoutent 25 mm. Avant la mise en service, vérifier le maintien des raccordements, leur étanchéité et l'absence d'écrasement du conduit.

Caractéristiques techniques

Informations générales

• Type de produit : gaine aluminium souple isolée
• Applications : VMC, climatisation gainable, chauffage gainable et traitement d'air
• Domaines d'application : tertiaire, ERP, résidentiel pavillonnaire et collectif
• Isolant : laine de verre
• Épaisseur de l'isolant : 50 mm
• Diamètre intérieur : 160 mm
• Longueur : 10 m
• Conduit intérieur : micro-perforé
• Isolation : thermique et phonique
• Classement de réaction au feu : M0/M1
• Certification : CSTB

Performances

• Température d'utilisation : -30 °C à +250 °C
• Pression maximale supportée : 2 500 Pa
• Rayon de courbure : 1 x diamètre + 25 mm

Conseils d'utilisation et d'entretien

Lors de l'installation de la gaine de ventilation isolée, éviter les courbures excessives et les écrasements afin de préserver le passage de l'air. Vérifier le bon maintien des colliers ainsi que l'étanchéité des raccordements et respecter le rayon de courbure prévu pour le conduit.
