Bouteille de mélange sur pieds 100 L - 8 piquages - Chauffage et climatisation - BMEL - Thermador

Présentation du produit

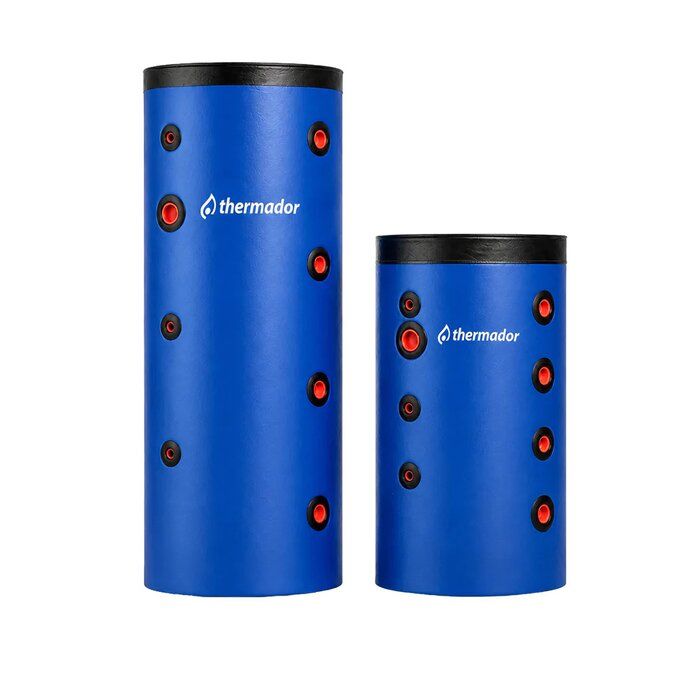

La bouteille de mélange BMEL 100 L Thermador est conçue pour les installations de chauffage et de climatisation nécessitant une séparation hydraulique entre les circuits de production et de distribution. Fabriquée en acier, elle dispose de 8 piquages 1"1/4 femelle, répartis à raison de 4 de chaque côté, pour faciliter le raccordement des différents circuits. Son isolation en polyuréthane expansé rigide de 25 mm, recouverte d'une jaquette skaï bleue, contribue à limiter les échanges thermiques avec l'environnement. Cette nouvelle conception pour pose au sol intègre directement 3 pieds dans l'isolation, offrant une meilleure stabilité et une installation simplifiée.

Les principaux avantages

• Gestion hydraulique optimisée : permet de découpler les circuits de production et de distribution pour favoriser un fonctionnement hydraulique adapté aux besoins de l'installation.
• Raccordement polyvalent : la disposition des 8 piquages facilite l'intégration de plusieurs circuits de chauffage ou de rafraîchissement.
• Stabilité renforcée : les 3 pieds intégrés à l'isolation assurent une assise fiable tout en limitant les risques de perte ou de détérioration pendant le transport.
• Déperditions thermiques limitées : l'isolation continue jusque sous la cuve contribue à préserver la température de l'eau et à réduire les pertes énergétiques.
• Installation adaptable : la conception réversible permet de positionner la bouteille à droite ou à gauche de la chaudière selon l'agencement du local technique.
• Maintenance facilitée : les raccordements de purge et de vidange permettent d'évacuer l'air et les impuretés présents dans le circuit.

Fonctionnalités

• Séparation hydraulique : assure une liaison entre les circuits primaire et secondaire tout en permettant leur fonctionnement avec des débits différents.
• Instrumentation : les 3 piquages 1/2" femelle permettent l'installation de thermomètres ou d'aquastats pour surveiller les conditions de fonctionnement.
• Appoint électrique : le piquage 1"1/2 femelle permet le montage d'une résistance électrique compatible.
• Purge et vidange : les raccordements supérieur et inférieur permettent respectivement l'évacuation de l'air et la chasse des impuretés ou la vidange.

Systèmes et technologies

Nouvelle conception avec 3 pieds intégrés

La nouvelle génération de bouteilles de mélange BMEL sur pieds bénéficie d'une conception repensée pour faciliter le transport, la manutention et l'installation. Les 3 pieds sont directement intégrés à l'isolation en polyuréthane, supprimant les pieds apparents susceptibles d'être endommagés ou perdus lors des manipulations. Cette configuration offre une assise stable et une structure extérieure plus homogène.

Isolation thermique prolongée sous la cuve

L'isolation en polyuréthane expansé rigide enveloppe la bouteille et se prolonge désormais sous la cuve. Cette continuité contribue à limiter les déperditions thermiques et à améliorer l'efficacité de l'isolation. Une réservation spécifique est également aménagée dans la partie inférieure pour permettre l'installation et l'accès à la vanne de vidange.

Montage et installation

La bouteille de mélange BMEL 100 L est destinée à une installation au sol sur une surface plane, stable et adaptée à son poids en charge. Ses 3 pieds intégrés assurent son positionnement sans nécessiter l'assemblage de pieds rapportés. Sa conception réversible permet une installation à droite ou à gauche de la chaudière, en fonction de la disposition des circuits hydrauliques.

Le raccordement des circuits s'effectue sur les 8 piquages latéraux 1"1/4 femelle. Les raccordements complémentaires permettent d'installer les instruments de mesure, une éventuelle résistance électrique ainsi que les dispositifs de purge et de vidange adaptés. Avant la mise en service, il convient de vérifier l'étanchéité des raccordements, le bon fonctionnement des organes de purge et le respect des limites de pression et de température. L'installation et la mise en service doivent être réalisées par un professionnel qualifié.

Caractéristiques techniques

Informations générales

• Type de produit : Bouteille de mélange hydraulique
• Gamme : BMEL
• Applications : Chauffage et climatisation
• Matériau du corps : Acier
• Type d'installation : Pose au sol sur 3 pieds intégrés
• Installation réversible : À droite ou à gauche de la chaudière
• Revêtement extérieur : Jaquette skaï bleue
• Isolation : Polyuréthane expansé rigide
• Épaisseur de l'isolation : 25 mm
• Hauteur totale : 955 mm
• Diamètre extérieur total : 450 mm
• Entraxe des piquages : 175 mm
• Poids : 23 kg

Capacité et performances

• Capacité nominale : 100 L
• Volume utile : 95 L
• Pression maximale de service : 6 bar
• Plage de température admissible : -10 °C à +110 °C
• Classe énergétique ErP : C
• Pertes thermiques : 62 W

Raccordements et piquages

• Piquages principaux : 8 raccordements 1"1/4 femelle, soit 4 de chaque côté
• Piquages pour instrumentation : 3 raccordements 1/2" femelle
• Piquage pour résistance électrique : 1 raccordement 1"1/2 femelle
• Purge d'air : Raccordement supérieur
• Chasse des boues et vidange : Raccordement inférieur

Conseils d'utilisation et d'entretien

Pour préserver le bon fonctionnement de la bouteille de mélange hydraulique, il est recommandé de contrôler périodiquement l'étanchéité des raccordements et l'état des dispositifs de purge. La vidange et l'évacuation des impuretés doivent être effectuées selon les besoins de l'installation, après arrêt et sécurisation du circuit. Veillez également à maintenir l'isolation extérieure en bon état et à conserver un accès suffisant aux différents organes de maintenance.
