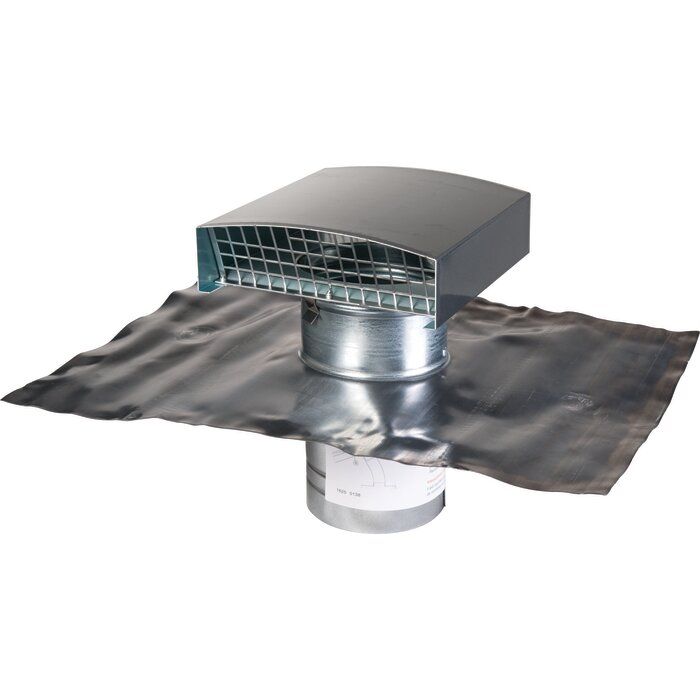

Sortie de toit métallique finition ardoise - Ø 160 mm - Pour rejet ou prise d'air - CTM - Anjos

Présentation du produit

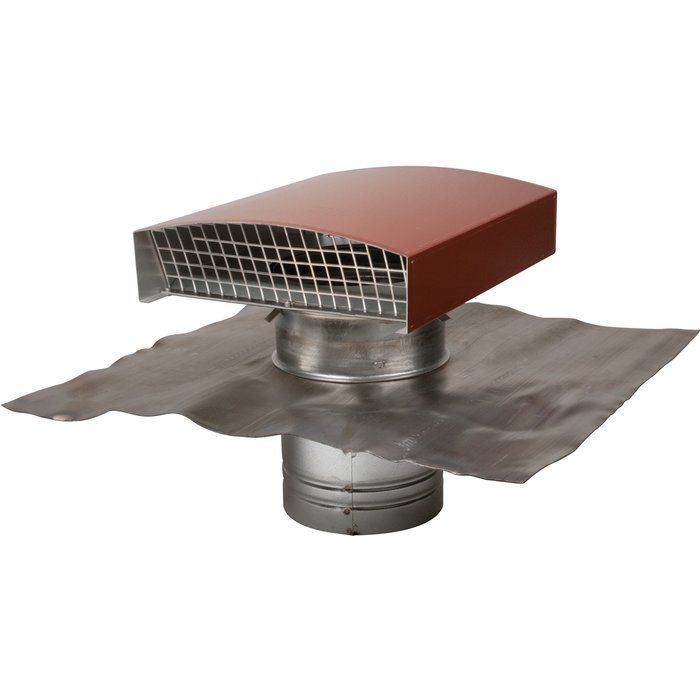

Le chapeau de toiture métallique CTM Ø 125 mm finition tuile de la marque Anjos est conçu pour le rejet ou la prise d’air dans les installations de ventilation mécanique contrôlée (VMC), qu’elles soient simple flux ou double flux. Il convient également pour le raccordement des hottes de cuisine domestiques. Grâce à sa finition tuile, il s’intègre discrètement sur les toitures traditionnelles tout en garantissant une excellente étanchéité.

Le diamètre indiqué (Ø 125 mm) correspond au diamètre nominal des conduits de ventilation avec leur joint d’étanchéité. Ainsi, la mesure du conduit à réception peut sembler légèrement inférieure, ce qui est normal et n’affecte pas la compatibilité.

Les principaux avantages

• Compatibilité universelle : le chapeau de toiture CTM s’adapte facilement sur la majorité des toitures en tuiles, pour le raccordement de VMC simple flux, double flux ou de hottes de cuisine.
• Installation simplifiée : grâce à son capot pare-pluie amovible, la pose est rapide et l’entretien régulier est facilité, garantissant un fonctionnement durable du système de ventilation.
• Étanchéité optimale : la base en plomb malléable épouse parfaitement les reliefs de la couverture et assure une étanchéité toiture fiable, même en cas de pluie ou de neige.
• Sécurité renforcée : une grille métallique intégrée protège efficacement contre l’intrusion d’oiseaux, de rongeurs ou de débris dans le réseau de ventilation.
• Robustesse et durabilité : le capot en aluminium prélaqué et le conduit en acier galvanisé offrent une résistance élevée aux intempéries et à la corrosion, idéale pour une utilisation longue durée.
• Esthétique discrète : la finition tuile s’intègre harmonieusement aux toitures traditionnelles tout en préservant l’efficacité du système de ventilation.
• Fabrication française : produit conçu et assemblé en France, dans l’Ain, bénéficiant d’une garantie 2 ans et d’une qualité de fabrication reconnue.

Montage et installation

L’installation du chapeau de toiture CTM 125 est simple et ne nécessite pas d’outillage spécifique. Avant la pose, il est conseillé d’appliquer une fine couche d’huile de patine sur la plaque de plomb afin d’éviter toute salissure sur les tuiles avoisinantes. Le capot pare-pluie, fixé par clips, se retire facilement pour permettre le raccordement au conduit.

La base en plomb malléable doit ensuite être façonnée de manière à épouser les reliefs de la couverture sans contraindre le sertissage. Sur une toiture en tuiles, il est recommandé de prévoir un léger calage sur les liteaux afin de bien soutenir la plaque. Une fois positionné, le capot pare-pluie se remet en place, en veillant à orienter l’écoulement d’air perpendiculairement à la pente du toit. Il est enfin essentiel de vérifier soigneusement l’étanchéité du raccordement entre le conduit et le caisson de ventilation ainsi qu’entre le conduit et le chapeau de toiture.

À noter que le diamètre Ø 125 mm correspond au diamètre nominal incluant le joint d’étanchéité : le conduit peut donc paraître légèrement plus petit à la mesure, sans que cela nuise à la compatibilité.

x

Caractéristiques techniques

Informations générales

• Gamme : CTM
• Diamètre nominal : Ø 125 mm (inclut le joint d’étanchéité, le conduit peut paraître légèrement plus petit à la mesure)
• Usage : rejet et prise d’air
• Couleur : tuile
• Poids : 4 kg

Matériaux

• Capot pare-pluie : aluminium prélaqué
• Conduit de raccordement : acier galvanisé
• Base : plomb malléable
• Grille de protection : métal anti-intrusion

Performances

• Débit conseillé à 20 Pa : 295 m³/h en rejet d’air, 160 m³/h en prise d’air
• Section de passage d’air : 117 cm² au conduit, 190 cm² au niveau des grilles

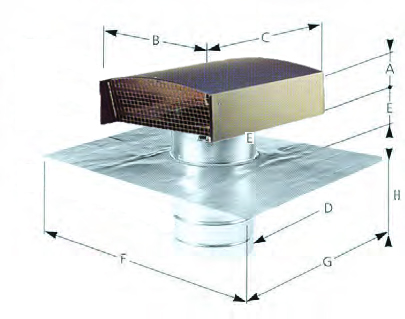

Dimensions (CTM 125)

• A : 54 mm
• B : 200 mm
• C : 250 mm
• D : 125 mm
• E : 82 mm
• F : 500 mm
• G : 400 mm
• H : 140 mm

Conseils d’utilisation et d’entretien

Pour garantir les performances de votre chapeau de toiture CTM Ø 125 mm, il est important de réaliser un entretien régulier. Vérifiez la propreté de la grille de protection afin d’assurer un passage d’air optimal et contrôlez l’étanchéité des raccordements, notamment après de fortes intempéries.

Le nettoyage du capot en aluminium prélaqué se fait simplement avec une éponge douce et de l’eau claire. Évitez l’usage de produits abrasifs ou corrosifs, qui pourraient endommager la finition tuile et réduire la durabilité du produit.
