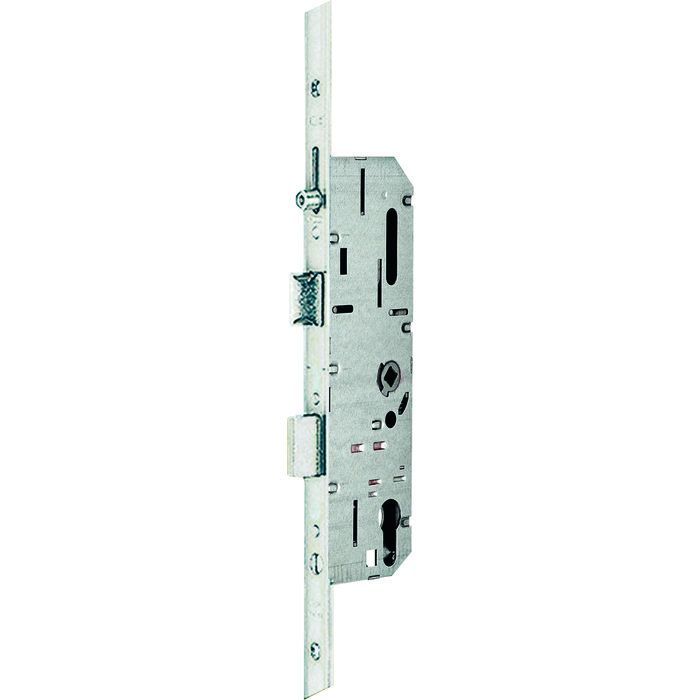

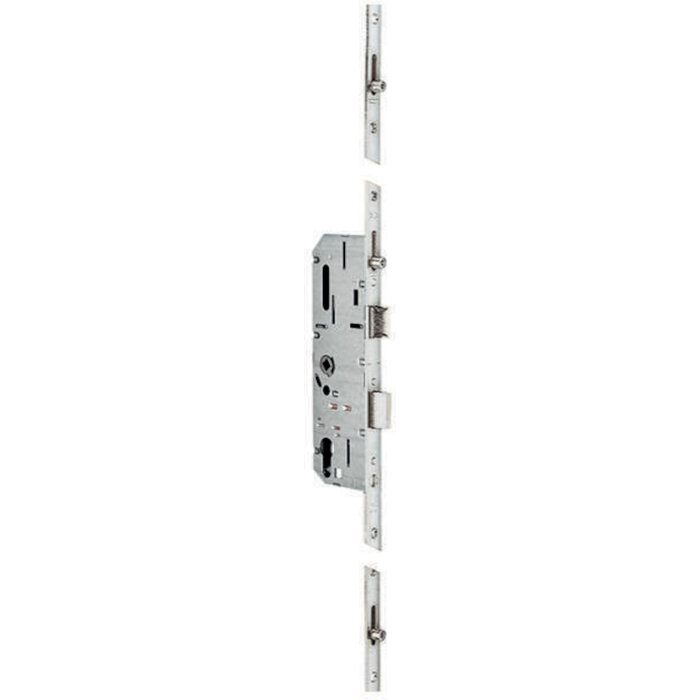

La serrure-crémone multipoints 20500 RB90 Vachette est conçue pour équiper les portes d'entrée de logements résidentiels individuels. Son fonctionnement par relevage de béquille à 90° permet d'actionner les différents points de fermeture et de favoriser la compression de la porte contre les joints de l'huisserie. Cette action contribue à améliorer l'étanchéité à l'air, à l'eau et au vent ainsi que le confort acoustique et thermique de la porte. Cette version main gauche non réversible dispose de 5 points de fermeture et de 3 galets réglables.
Les principaux avantages
Fermeture multipoints : les 5 points de fermeture assurent un maintien réparti sur la hauteur de la porte pour une fermeture efficace
Étanchéité renforcée : le relevage de la béquille à 90° met les galets en position et favorise la compression des joints contre l'huisserie
Confort thermique et acoustique : la bonne compression de la porte contribue à améliorer l'étanchéité à l'air, à l'eau et au vent ainsi que l'isolation acoustique
Compression ajustable : les 3 galets tournants sont réglables de +/- 0,7 mm pour adapter précisément l'appui de la porte sur son huisserie
Fermeture plus silencieuse : le pêne demi-tour bombé limite le bruit au claquement de la porte pour davantage de confort au quotidien
Manoeuvre confortable : le couple de manoeuvre adouci facilite l'utilisation de la béquille lors de l'ouverture et de la fermeture
Conception résistante : le coffre et les tringles en acier galvanisé associés aux galets en acier nickelé tournants anti-usure sont adaptés à une utilisation durable
Remplacement facilité : la 20500 Manuel RB90 est conçue pour venir en lieu et place des serrures 10500 Manuel RB compatibles
Garantie longue durée : la serrure bénéficie d'une garantie fabricant de 10 ans
Montage et installation
La serrure-crémone 20500 Manuel RB90 est conçue pour venir en lieu et place des serrures 10500 Manuel RB, facilitant le remplacement d'une installation existante compatible. Avant la pose, vérifiez toutefois la configuration de la porte et comparez les principales cotes de la serrure existante : main gauche, axe 50 mm, entraxe 70 mm, carré 7 mm et têtière 2150 x 18 mm. Installez ensuite la serrure dans le chant de la porte en positionnant correctement le coffre central, les tringles et la têtière, puis contrôlez l'alignement des différents points de fermeture avec les gâches.
Après la mise en place, les 3 galets réglables peuvent être ajustés de +/- 0,7 mm à l'aide d'une clé 6 pans afin d'adapter la compression de la porte sur l'huisserie. Effectuez plusieurs manoeuvres de la béquille et de la clé, porte ouverte puis porte fermée, afin de contrôler le déplacement des galets, la sortie du pêne dormant et la fluidité du mécanisme. Cette serrure-crémone est livrée sans gâche : les gâches adaptées à la configuration de la porte sont à prévoir séparément.
Caractéristiques techniques
Informations générales
Type : serrure-crémone multipoints à relevage de béquille
Gamme : 20500 RB90
Application : porte de logement résidentiel individuel
Main : gauche
Réversible : non
Nombre de points de fermeture : 5
Nombre de galets : 3
Nombre de boîtiers auxiliaires : 2
Finition : zinguée blanche

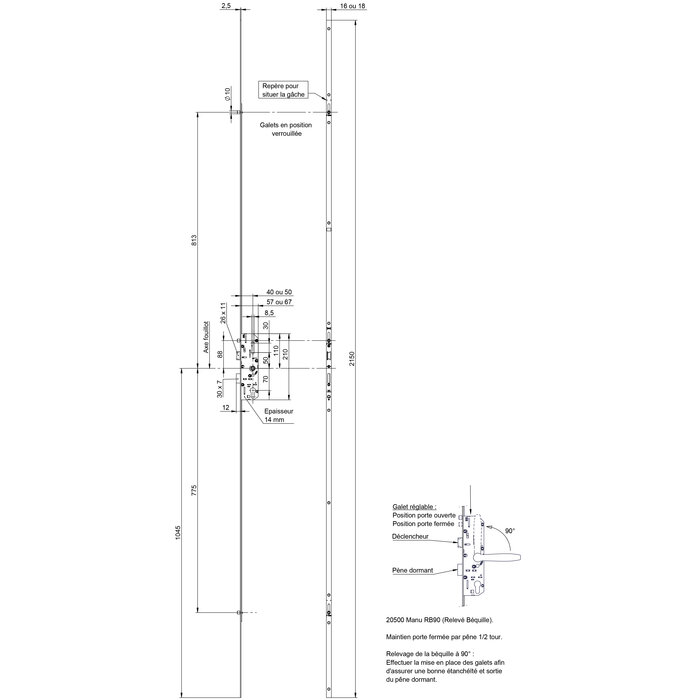

Dimensions et compatibilité
Axe serrure : 50 mm
Entraxe serrure : 70 mm
Carré : 7 mm
Longueur de têtière : 2150 mm
Largeur de têtière : 18 mm
Épaisseur de têtière : 2,5 mm
Type de têtière : plate
Bouts de têtière : carrés
Diamètre des galets : 10 mm
Saillie des galets : 9 mm
Réglage des galets : +/- 0,7 mm
Cylindre compatible : profilé européen avec panneton DIN
Mécanisme et matériaux
Commande : relevage de béquille à 90°
Condamnation : à la clé après relevage de la béquille
Pêne demi-tour : bombé avec blocage à la condamnation
Galets : tournants, réglables et en acier nickelé
Coffre central : acier galvanisé
Tringles : acier galvanisé
Têtière : acier zingué blanc
Certifications et garantie
Certification A2P : sans certification A2P
Certification CE : sans
Certification NF : sans
Certification SKG : sans
Aptitude à équiper une porte coupe-feu : non
Garantie : 10 ans
Éléments fournis
Serrure-crémone 20500 RB90 main gauche
Gâche : non fournie
Prolongateur haut : non
Prolongateur bas : non
Conseils d'utilisation et d'entretien
Utilisation de la serrure
Lorsque la porte est refermée, elle est maintenue par le pêne demi-tour. Relevez ensuite la béquille à 90° pour mettre les galets en position et provoquer la sortie du pêne dormant. Cette action permet également de comprimer la porte contre les joints de l'huisserie. La condamnation du pêne dormant s'effectue ensuite à la clé.
Entretien et réglage
Contrôlez régulièrement la fluidité de la béquille et du mécanisme ainsi que l'alignement des différents points de fermeture. Si nécessaire, ajustez les galets réglables à l'aide d'une clé 6 pans afin de conserver une compression correcte de la porte sans rendre la manoeuvre de la béquille difficile.
