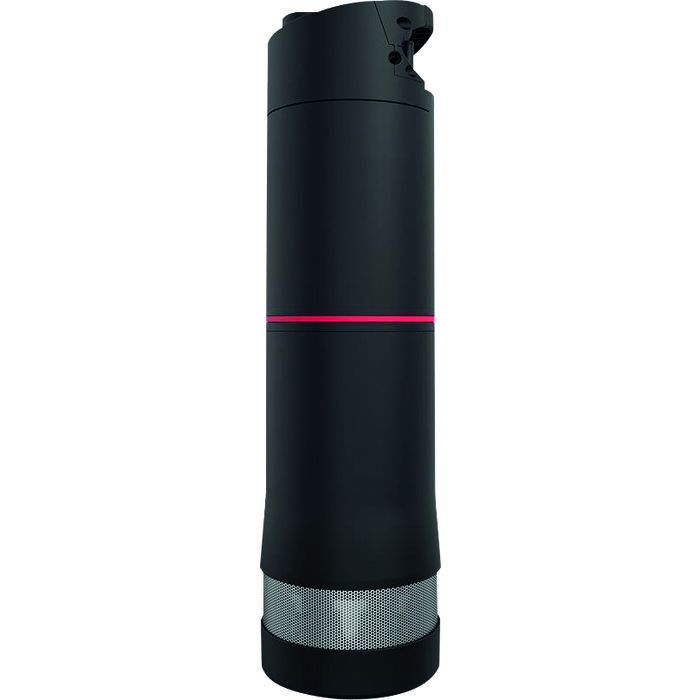

Pompe immergée automatique eau claire SBA 3-45 M - 550 W - 3 m³/h - Grundfos

Présentation du produit

La pompe immergée automatique eau claire SBA 3-45 M Grundfos est une solution multicellulaire tout-en-un conçue pour le pompage et la surpression d'eau dans les installations domestiques. Elle convient notamment à la récupération des eaux de pluie, à la surpression d'eau domestique, à l'arrosage du jardin, à l'irrigation et au transfert d'eau depuis un puits, une citerne ou un réservoir.

Grâce à son unité de commande intégrée, la SBA gère automatiquement son démarrage et son arrêt selon la demande en eau, sans nécessiter de contrôleur de pompe externe. La version SBA 3-45 M fonctionne sans flotteur de niveau et dispose d'une crépine d'aspiration intégrée empêchant les particules solides supérieures à 1 mm de pénétrer dans la pompe. Avec un débit nominal de 3 m³/h, une hauteur manométrique nominale de 32,6 m et une hauteur maximale de 45 m, elle constitue une solution complète pour la gestion et la distribution de l'eau à la maison.

Les principaux avantages

• Solution de pompage tout-en-un : pompe multicellulaire, commande automatique, clapet anti-retour et protections intégrés pour simplifier l'installation
• Fonctionnement automatique selon la demande : la pompe démarre en fonction du débit ou de la pression du réseau et s'arrête automatiquement lorsque la demande en eau cesse
• Sans flotteur de niveau : la version M offre une configuration compacte particulièrement adaptée lorsque l'espace disponible dans le puits ou le réservoir est limité
• Crépine d'aspiration intégrée : empêche les particules solides supérieures à 1 mm de pénétrer dans la pompe
• Performances adaptées aux usages domestiques : débit nominal de 3 m³/h, hauteur manométrique nominale de 32,6 m et hauteur maximale de 45 m
• Protections intégrées : protection contre la marche à sec ainsi que contre les surcharges et la surchauffe du moteur
• Fonctionnement immergé et silencieux : installée directement dans l'eau, la SBA constitue une alternative discrète aux solutions de pompage installées en surface

Fonctionnalités

Commande automatique intégrée

La Grundfos SBA 3-45 M intègre directement son système de commande et ne nécessite donc pas de contrôleur externe pour gérer les cycles de marche et d'arrêt. La pompe démarre lorsque le débit dépasse 1 l/min ou lorsque la pression descend sous 2,2 bar. Elle s'arrête avec un délai de 10 secondes lorsque le débit devient inférieur à 1 l/min et que la pression dépasse 2,2 bar. L'ouverture et la fermeture d'un point d'utilisation suffisent ainsi à commander automatiquement son fonctionnement.

Crépine d'aspiration intégrée

La version M dispose d'une crépine d'aspiration directement intégrée à la pompe. Son passage maximal de 1 mm permet de limiter l'entrée de particules solides dans la partie hydraulique. Cette configuration est particulièrement adaptée au pompage d'une eau de puits ou de pluie propre, claire, non agressive et exempte de particules susceptibles de gêner le fonctionnement de la pompe.

Protection contre la marche à sec

Malgré l'absence de flotteur de niveau sur cette version M, la pompe dispose d'une protection intégrée contre la marche à sec. En cas de manque d'eau, la pompe s'arrête afin de protéger son fonctionnement. Elle est conçue pour permettre un redémarrage automatique après rétablissement d'un niveau d'eau suffisant.

Protection du moteur et dégazage automatique

La SBA bénéficie également de protections intégrées contre les surcharges et la surchauffe du moteur. En cas de surchauffe, la protection thermique arrête la pompe et autorise son redémarrage après refroidissement. Un système de dégazage automatique contribue par ailleurs à sécuriser son fonctionnement en cas de présence accidentelle d'air.

Montage et installation

La Grundfos SBA 3-45 M est destinée à une installation immergée dans un puits, une citerne ou un réservoir. Elle peut être installée verticalement ou légèrement inclinée et sa profondeur maximale d'immersion est de 10 m. L'absence de flotteur de niveau réduit l'espace nécessaire autour de la pompe par rapport aux versions équipées d'un flotteur.

Le raccordement hydraulique s'effectue sur la sortie de refoulement G 1". La pompe dispose également d'un clapet anti-retour intégré. Grâce à son contrôleur de pression intégré, aucun contrôleur externe n'est nécessaire pour assurer son fonctionnement automatique. Grundfos indique également qu'un réservoir n'est pas requis, bien qu'il soit possible d'en installer un d'une capacité inférieure à 10 litres.

La pompe fonctionne sur une alimentation monophasée 1 x 220-240 V - 50 Hz. Elle est équipée d'un câble H07RN-F 3G1 de 15 m avec prise Schuko, facilitant son installation. Son indice de protection IPX8 est adapté au fonctionnement entièrement immergé.

Caractéristiques techniques

Informations générales

• Type de pompe : pompe immergée multicellulaire automatique
• Modèle : SBA 3-45 M
• Liquide pompé : eau claire
• Applications : récupération des eaux de pluie, surpression domestique et transfert des eaux souterraines
• Nombre de roues : 3
• Profondeur maximale d'installation : 10 m
• Particule maximale : 1 mm
• Plage de température du liquide : 0 à 40 °C
• Plage de pH : 4 à 9

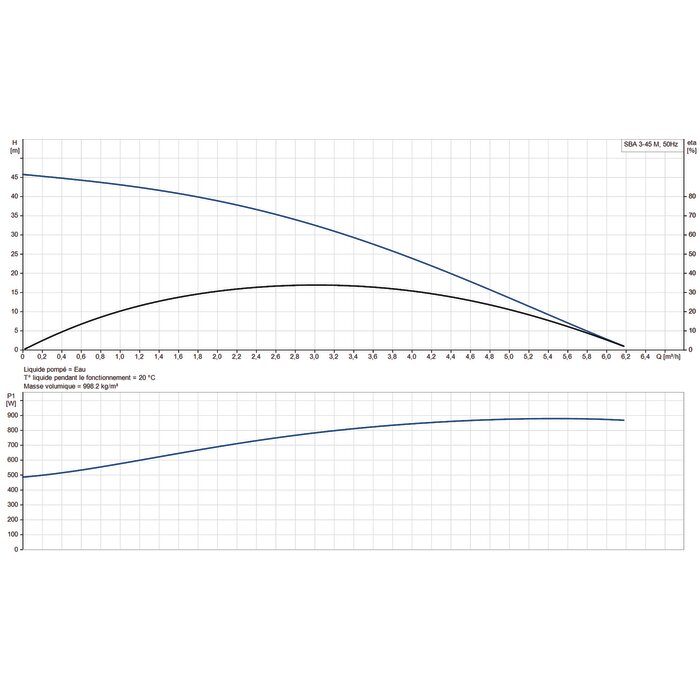

Performances hydrauliques

• Débit nominal : 3 m³/h
• Hauteur manométrique nominale : 32,6 m
• Hauteur maximale : 45 m
• Pression de démarrage : 2,2 bar
• Pression nominale du raccordement : PN 6
• Clapet anti-retour : oui

Commande et équipements

• Unité de commande intégrée : oui
• Interrupteur à flotteur : non
• Type d'aspiration : crépine intégrée
• Protection contre la marche à sec : oui
• Protection contre la surcharge : oui
• Protection contre la surchauffe : oui
• Dégazage automatique : oui

Moteur et alimentation

• Puissance absorbée P1 : 0,9 kW
• Puissance nominale P2 : 0,55 kW / 550 W
• Alimentation : 1 x 220-240 V - 50 Hz
• Intensité nominale : 4 A
• Vitesse nominale : 2800 tr/min
• Indice de protection : IPX8
• Classe d'isolation : F

Matériaux et raccordement

• Corps de pompe : composite PP-GF30
• Roue : composite PPO-20GF
• Refoulement : G 1"
• Longueur du câble : 15 m
• Type de câble : H07RN-F 3G1
• Prise électrique : Schuko
• Poids net : 13 kg

Conseils d'utilisation et d'entretien

Pour garantir le bon fonctionnement de la SBA 3-45 M, veillez à maintenir la crépine d'aspiration intégrée propre et dégagée. La pompe est destinée aux liquides propres, clairs et non agressifs. La crépine limite le passage des particules à 1 mm maximum et le liquide pompé doit présenter une température comprise entre 0 et 40 °C.

Contrôlez périodiquement l'état du câble électrique, de la crépine et des raccordements hydrauliques. La pompe est conçue pour un maximum de 20 démarrages et arrêts par heure. L'installation et toute intervention doivent être réalisées hors tension et conformément aux instructions de montage et d'utilisation du fabricant.
