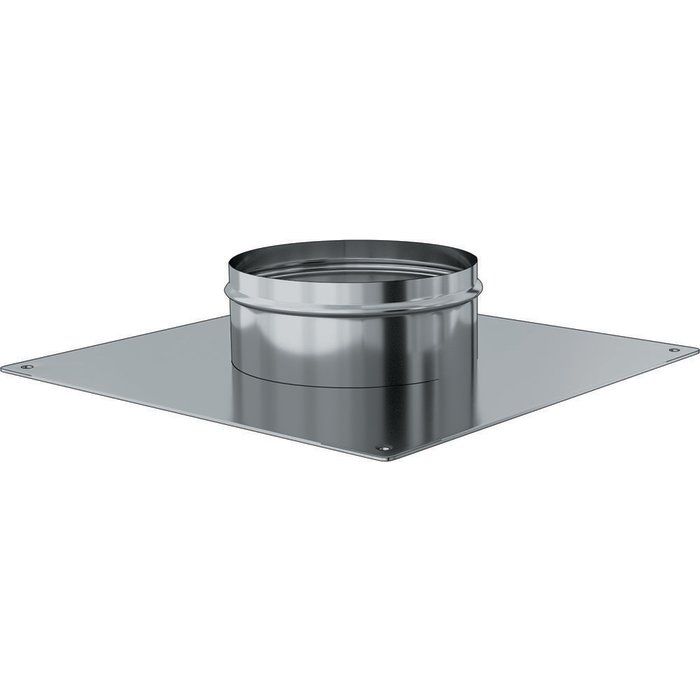

Plaque d’étanchéité inox carrée – 350 x 350 mm – Pour conduit Ø 80 – Tôlerie Émaillerie Nantaise

Présentation du produit

La plaque d’étanchéité inox carrée 350 x 350 mm de la Tôlerie Émaillerie Nantaise (TEN) offre une finition propre et une étanchéité périphérique soignée autour des passages de conduits en fumisterie ventouse/condensation du système TEN Pression. Conçue pour les traversées murales, plafond ou toiture, elle s’intègre facilement en neuf comme en rénovation.

Destinée aux réseaux avec conduit Ø 80 mm , la plaque dispose d’une ouverture centrale de 120 mm volontairement majorée afin de préserver la ventilation haute réglementaire du boisseau autour du tubage. Sa construction en acier inoxydable assure une excellente résistance aux intempéries et une durabilité en usage intérieur/extérieur.

Les principaux avantages

• Finition propre : recouvre et masque les irrégularités du percement autour du conduit
• Étanchéité périphérique fiable pour limiter les infiltrations d’air et d’eau
• Ouverture optimisée (~120 mm) respectant la ventilation haute du boisseau pour éviter condensation et humidité
• Compatibilité système : adaptée au système TEN Pression et aux installations ventouse/condensation avec conduit intérieur Ø 80
• Durabilité : acier inoxydable résistant aux intempéries, usage intérieur/extérieur
• Pose rapide : mise en œuvre simple en neuf ou rénovation, sans recoupes complexes
• Format couvrant 350 × 350 mm pour un recouvrement soigné et une intégration visuelle propre

Montage et installation

Présenter la plaque d’étanchéité inox côté finition, centrer l’ouverture ~120 mm autour du tubage Ø 80 puis fixer sur support sain (mur, plafond ou embase de toiture) selon la configuration chantier. Vérifier que la plaque ne vient pas obturer l’espace annulaire autour du tubage afin de préserver la ventilation haute du boisseau. Réaliser l’étanchéité périphérique selon les prescriptions fabricant et le support (mastic compatible, joint, ou bande d’étanchéité). En toiture, compléter par les éléments de solin et de chapeau adaptés au système TEN Pression. Contrôler l’alignement et la tenue mécanique avant mise en service.

Rappel diamètre : le conduit visé Ø 80 mm intérieur (Ø extérieur ≈ 86 mm). L’ouverture centrale ~120 mm de la plaque maintient la ventilation haute du boisseau ; ne pas réduire ni obturer cet espace (pas de masticage plein autour du tubage).

Caractéristiques techniques

Informations générales

• Produit : plaque d’étanchéité inox carrée
• Gamme / système : TEN Pression
• Utilisation : fumisterie ventouse/condensation (neuf & rénovation)

Dimensions

• Format : 350 x 350 mm
• Ouverture centrale : ~120 mm (ventilation haute du boisseau)
• Compatibilité conduit : Ø 80 mm (int.) – Ø ext. ≈ 86 mm

Matériaux

• Acier inoxydable (résistance aux intempéries, usage intérieur/extérieur)

Compatibilité & systèmes

• Conduits ventouse/condensation avec conduit intérieur Ø 80 (ex. flexible TEN 059080 Ø 80/86)
• Accessoires de solin/chapeau compatibles selon configuration de toiture

Conseils d’utilisation et d’entretien

Contrôler périodiquement la tenue de fixation et l’étanchéité périphérique, en particulier après des épisodes venteux ou pluvieux. Nettoyer la surface inox avec une éponge douce et de l’eau claire ; éviter les produits abrasifs. Ne pas obturer l’espace annulaire autour du tubage pour conserver la ventilation haute du boisseau.
