Kit VMC simple flux hygroréglable Hygrocosy BC Flex - 4 sanitaires + 1 cuisine - Atlantic

Présentation du produit

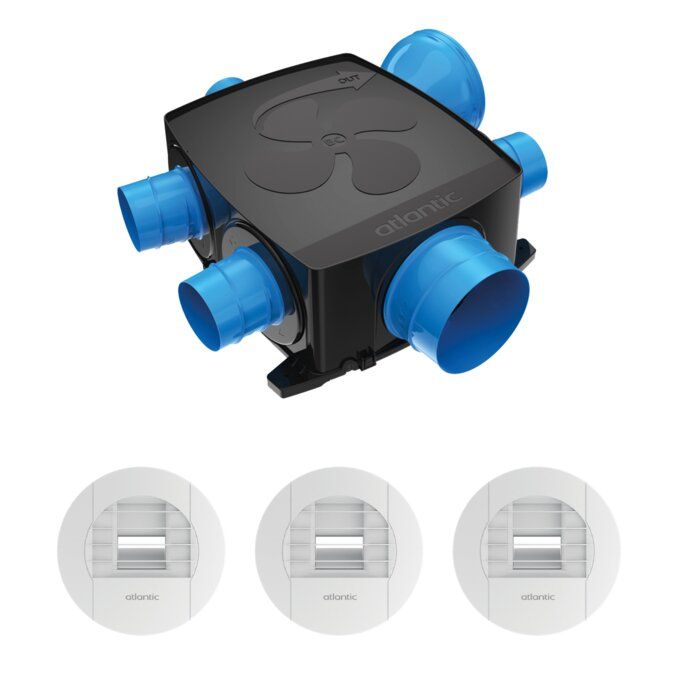

Le kit VMC simple flux hygroréglable Hygrocosy BC Flex Atlantic est une solution complète de ventilation destinée aux logements individuels comprenant jusqu'à 4 sanitaires et 1 cuisine. Son fonctionnement hygroréglable adapte la ventilation au taux d'humidité afin d'assurer le renouvellement de l'air dans les pièces humides tout en limitant les déperditions de chaleur liées à une ventilation excessive. Le kit comprend le groupe VMC, les piquages nécessaires au raccordement du réseau ainsi que 3 bouches hygroréglables pour la cuisine, la salle de bains et les WC. Grâce à son format extra-plat et à ses piquages modulables, le groupe s'adapte particulièrement bien aux espaces réduits et peut être installé au mur, au plafond ou au sol.

Les principaux avantages

• Qualité de l'air maîtrisée : la ventilation hygroréglable adapte l'extraction à l'humidité présente dans le logement pour renouveler l'air en fonction des besoins.
• Solution complète : le kit réunit le groupe, les piquages et 3 bouches hygroréglables pour équiper la cuisine, la salle de bains et les WC, avec une capacité pouvant aller jusqu'à 4 sanitaires et 1 cuisine selon la configuration du logement.
• Faible encombrement : le format extra-plat facilite l'intégration du groupe dans les espaces techniques disposant de peu de hauteur.
• Confort acoustique : la conception du groupe limite la transmission des vibrations à la paroi et contribue à maintenir un fonctionnement discret.
• Installation adaptable : les piquages modulables et les différentes possibilités de fixation permettent d'adapter le groupe à la configuration du logement et du réseau.
• Consommation maîtrisée : la motorisation basse consommation associée à la régulation hygroréglable contribue à limiter les besoins électriques et les déperditions liées au renouvellement de l'air.

Fonctionnalités

• Régulation hygroréglable : adapte les débits d'extraction en fonction de l'humidité afin de ventiler les pièces selon les besoins du logement. Le groupe peut être intégré à une installation Hygro A, associant des bouches d'extraction hygroréglables à des entrées d'air autoréglables, ou Hygro B, avec des bouches d'extraction et des entrées d'air hygroréglables.
• Extraction cuisine : la bouche hygroréglable Ø 125 mm permet d'adapter l'extraction de l'air dans la cuisine et fonctionne avec une alimentation par piles.
• Extraction salle de bains : la bouche hygroréglable Ø 80 mm adapte l'extraction aux variations d'humidité de la pièce.
• Extraction WC avec détection de présence : la bouche Ø 80 mm alimentée par piles déclenche automatiquement le débit de pointe lorsqu'une présence est détectée.

Systèmes et technologies

Système Twist & Go

Le système Twist & Go facilite le raccordement des différents conduits au groupe. Les piquages se verrouillent par rotation d'un quart de tour et peuvent être positionnés selon la configuration du réseau de ventilation.

Conception acoustique

Le groupe repose sur des pattes de fixation équipées de silentblocs et utilise une mousse d'isolation entre le caisson et son support. Cette conception permet de limiter la transmission des vibrations du groupe vers la paroi sur laquelle il est installé.

Montage et installation

Le groupe Hygrocosy BC Flex peut être installé au mur, au plafond ou au sol à l'aide de ses 4 pattes de fixation. Il est recommandé de le positionner aussi près que possible du centre du réseau afin de limiter la longueur des conduits et d'optimiser le fonctionnement de la ventilation. Les sanitaires se raccordent sur les piquages Ø 80 mm, la cuisine sur le piquage Ø 125 mm et l'évacuation de l'air vicié sur le rejet Ø 160 mm. Les conduits doivent être correctement tendus, sans écrasement ni coude inutile, et les raccordements doivent être étanches. En volume non chauffé, les conduits doivent être isolés ou placés sous l'isolant afin de limiter les risques de condensation. Le raccordement électrique doit être réalisé conformément aux règles en vigueur avec une protection dédiée par disjoncteur 2 A.

Caractéristiques techniques

Informations générales

• Type de produit : kit VMC simple flux hygroréglable
• Gamme : Hygrocosy BC Flex
• Marque : Atlantic
• Application : logement individuel
• Capacité : jusqu'à 4 sanitaires et 1 cuisine
• Type de système : Hygro A ou Hygro B selon la configuration
• Installation du groupe : mur, plafond ou sol
• Dimensions du groupe : 379 x 372 x 150 mm
• Poids du groupe : 2,6 kg
• Alimentation : 230 V - 50 Hz

Raccordements

• Piquage cuisine : Ø 125 mm
• Piquages sanitaires : 4 x Ø 80 mm
• Rejet : Ø 160 mm
• Adaptateurs : 4 x Ø 125/80 mm

Performances

• Débit caractéristique : 227 m3/h
• Niveau sonore à la bouche cuisine Lp à 2 m : 17 dB(A)
• Niveau de puissance acoustique Lw à la bouche cuisine : 31 dB(A)
• Puissance électrique pondérée en Hygro B : 10 W-Th-C pour un logement standard T4 équipé de 2 sanitaires

Composants du kit

• 1 groupe VMC Hygrocosy BC Flex
• 1 piquage cuisine Twist & Go Ø 125 mm
• 4 piquages sanitaires Twist & Go Ø 80 mm
• 4 adaptateurs Ø 125/80 mm
• 1 bouche hygroréglable cuisine avec manchon Ø 125 mm
• 1 bouche hygroréglable WC à détection de présence avec manchon Ø 80 mm
• 1 bouche hygroréglable salle de bains avec manchon Ø 80 mm
• 1 bague de rejet Ø 160 mm
• 2 bouchons Ø 80 mm
• 1 mousse d'isolation
• 6 colliers de serrage
• 1 kit de raccord électrique déporté
• 2 cordelettes
• Piles des bouches cuisine et WC : non fournies

Conseils d'utilisation et d'entretien

Pour préserver les performances de la VMC Hygrocosy BC Flex, Atlantic recommande de nettoyer la turbine une fois par an, après avoir impérativement coupé l'alimentation électrique, à l'aide d'un pinceau et sans eau ni produit. Les bouches d'extraction doivent être entretenues deux fois par an : la grille peut être nettoyée à l'eau savonneuse tandis que la bouche doit être dépoussiérée à sec avec un pinceau. Les entrées d'air du logement doivent également être régulièrement dépoussiérées. Aucun produit agressif ni projection d'eau ne doit être utilisé pour nettoyer le groupe.
