Kit VMC simple flux autoréglable Autocosy - 4 sanitaires + 1 cuisine - Atlantic

Présentation du produit

Le kit VMC simple flux autoréglable Autocosy Atlantic est une solution complète de ventilation destinée aux logements individuels du T1 au T7, comprenant jusqu'à 4 sanitaires et 1 cuisine. Son fonctionnement autoréglable assure un renouvellement permanent de l'air intérieur afin d'évacuer l'humidité, les odeurs et l'air vicié des pièces humides. Le kit comprend le groupe VMC, les piquages nécessaires au raccordement du réseau ainsi que 3 bouches Line pour la cuisine et les sanitaires. Adapté à une première installation comme au remplacement d'une VMC existante, il associe des raccordements Twist & Go à des bouches discrètes à raccord universel pour faciliter son intégration dans le logement.

Les principaux avantages

• Renouvellement permanent de l'air : la ventilation autoréglable assure une extraction continue de l'air vicié des pièces humides pour contribuer à limiter l'humidité et les odeurs dans le logement.
• Solution complète : le kit réunit le groupe, les piquages de raccordement et 3 bouches Line, avec une capacité pouvant aller jusqu'à 4 sanitaires et 1 cuisine selon la configuration du logement.
• Idéal en rénovation : les bouches Line à raccord universel facilitent le remplacement d'une installation de VMC existante et conviennent également à une première installation.
• Confort acoustique : le fonctionnement silencieux et la suspension du groupe par cordelette contribuent à limiter les nuisances sonores et la transmission des vibrations à la structure.
• Intégration discrète : les bouches Line ultra-plates disposent d'une façade blanche mate pouvant être peinte pour mieux s'intégrer à la décoration intérieure.
• Installation simplifiée : les piquages démontables Twist & Go facilitent le raccordement des conduits tout en assurant leur maintien sur le groupe.

Fonctionnalités

• Ventilation autoréglable : assure un renouvellement permanent et constant de l'air intérieur en association avec des entrées d'air autoréglables installées dans les pièces de vie.
• Deux vitesses de fonctionnement : le groupe dispose d'une petite et d'une grande vitesse, commandées par un interrupteur 2 positions non fourni.
• Extraction cuisine : la bouche Line Ø 125 mm permet l'extraction de l'air vicié dans la cuisine.
• Extraction des sanitaires : les 2 bouches Line Ø 80 mm fournies sont destinées à l'extraction de l'air dans les pièces sanitaires.

Systèmes et technologies

Système Twist & Go

Le système Twist & Go facilite le raccordement des conduits au groupe de ventilation. Les piquages démontables permettent de raccorder les gaines puis de les verrouiller sur le groupe par rotation, pour une installation rapide et un raccordement correctement maintenu.

Bouches Line à raccord universel

Les bouches Line fournies avec le kit disposent d'un design ultra-plat et d'une façade blanche mate pouvant être peinte. Leur raccord universel facilite leur utilisation lors du remplacement d'anciennes bouches de VMC et contribue à simplifier les travaux de rénovation.

Montage et installation

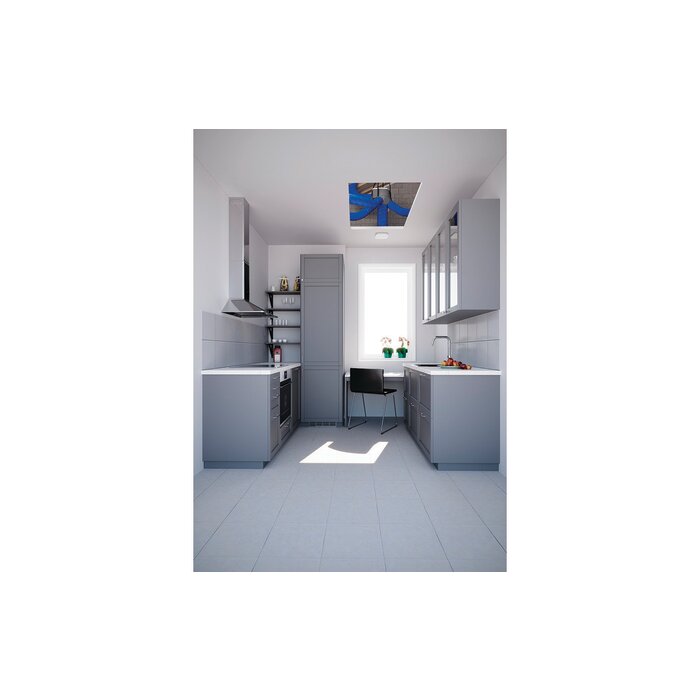

Le groupe Autocosy est conçu pour être suspendu dans les combles à l'aide de sa cordelette prémontée, ce qui permet de limiter la transmission des vibrations à la structure du logement. Il est recommandé de le positionner au centre des bouches d'extraction afin de réduire autant que possible la longueur des conduits. Les sanitaires se raccordent sur les piquages Ø 80 mm, la cuisine sur le piquage Ø 125 mm et l'évacuation de l'air vicié sur le rejet Ø 125 mm. Les conduits doivent être tendus et rectilignes, sans coude inutile, écrasement, pincement ou déchirure, et les raccordements doivent être étanches. Pour les grandes longueurs, l'utilisation de conduits rigides ou semi-rigides est recommandée. Le raccordement électrique doit être réalisé conformément aux règles en vigueur avec une protection dédiée par disjoncteur 2 A. La commande des deux vitesses nécessite un interrupteur 2 positions non fourni.

Caractéristiques techniques

Informations générales

• Type de produit : kit VMC simple flux autoréglable
• Gamme : Autocosy
• Marque : Atlantic
• Application : logement individuel
• Domaine d'emploi : du T1 au T7
• Capacité : jusqu'à 4 sanitaires et 1 cuisine
• Régulation : autoréglable
• Nombre de vitesses : 2
• Installation du groupe : suspendue par cordelette
• Dimensions du groupe : 316 x 285 x 237 mm
• Poids du groupe : 2,3 kg
• Alimentation : 230 V - 50 Hz
• Fabrication : France
• Garantie : 2 ans

Raccordements

• Piquage cuisine : 1 x Ø 125 mm
• Piquages sanitaires : 4 x Ø 80 mm - 2 WC et 2 SDB
• Rejet : Ø 125 mm

Performances

• Débit d'air : 238 m3/h
• Niveau de pression acoustique à la bouche cuisine Lp à 2 m : inférieur à 15 dB(A) en petite vitesse
• Niveau de puissance acoustique à la bouche cuisine Lw : 26 dB(A) en petite vitesse
• Puissance électrique pondérée : 12,1 W-Th-C
• Puissance maximale : 38 W

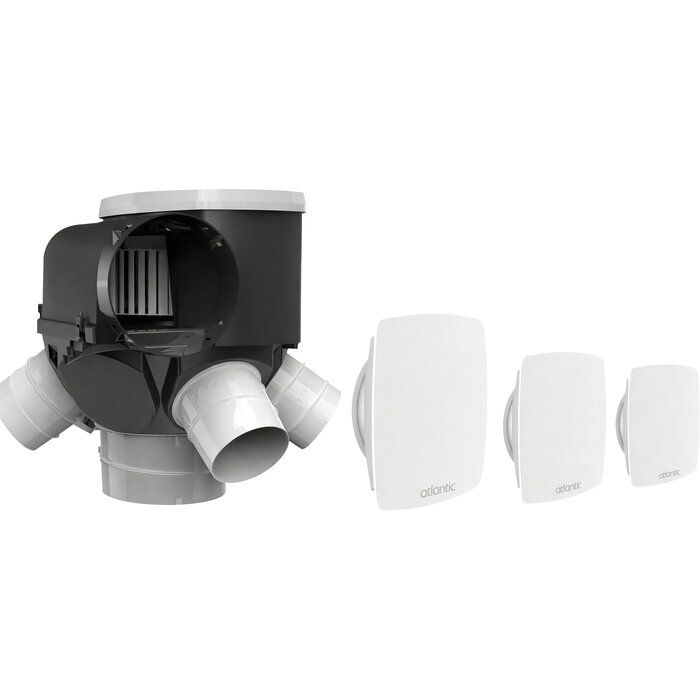

Composants du kit

• 1 groupe VMC Autocosy
• 1 piquage cuisine Twist & Go Ø 125 mm
• 2 piquages WC Twist & Go Ø 80 mm
• 2 piquages SDB Twist & Go Ø 80 mm
• 2 bouches Line avec manchon Ø 80 mm
• 1 bouche Line avec manchon Ø 125 mm
• 2 bouchons Ø 80 mm
• 6 colliers de serrage
• 1 cordelette de suspension

Conseils d'utilisation et d'entretien

Pour préserver les performances de la VMC Autocosy, la turbine doit être entretenue une fois par an après avoir impérativement coupé l'alimentation électrique. Elle se nettoie à sec avec un pinceau, sans eau ni produit. Les bouches d'extraction et entrées d'air doivent être entretenues deux fois par an. Les bouches Line peuvent être nettoyées à l'eau savonneuse ou au lave-vaisselle, tandis que les entrées d'air situées dans les pièces de vie doivent être régulièrement dépoussiérées.
