Présentation du produit

Le kit de sécurité pour chauffe-eau KMIXV de la marque Thermador est conçu pour sécuriser une installation domestique équipée d'un chauffe-eau électrique vertical. Il associe un groupe de sécurité NF à siège laiton, chargé de protéger le ballon contre les surpressions, à un mitigeur thermostatique sanitaire permettant de maîtriser la température de l'eau chaude distribuée.

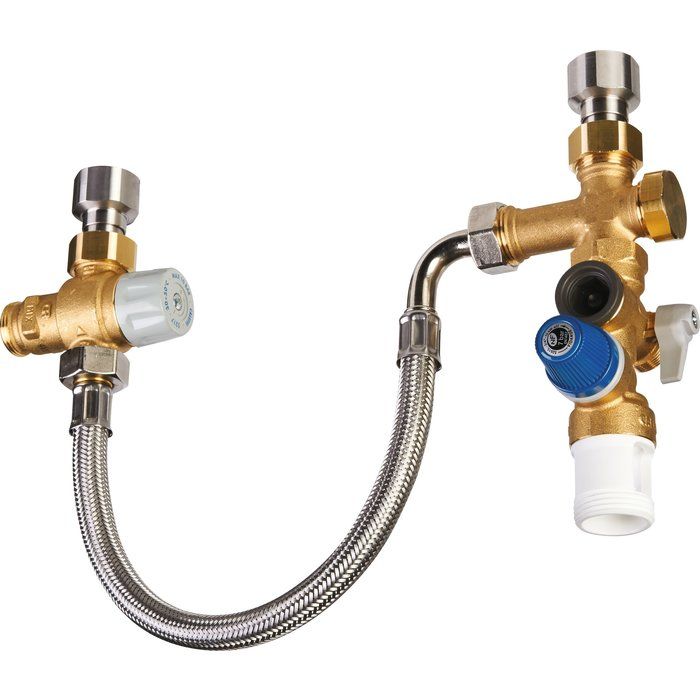

Le kit de sécurité chauffe-eau comprend également 2 raccords diélectriques, une croix de dérivation, un flexible de raccordement et un siphon pour groupe de sécurité. Cette configuration facilite le raccordement du chauffe-eau et permet notamment d'ajouter un vase d'expansion sanitaire ou de créer un départ direct d'eau chaude non mitigée, par exemple vers la cuisine ou la buanderie. Le KMIXV est conçu pour les chauffe-eau électriques jusqu'à 200 litres.

Les principaux avantages

• Double sécurité : l'association du groupe de sécurité et du mitigeur thermostatique permet de protéger à la fois le chauffe-eau contre les surpressions et les utilisateurs contre une température d'eau distribuée trop élevée
• Installation complète : les 2 raccords diélectriques, la croix de dérivation, le flexible et le siphon sont directement inclus afin de disposer des principaux éléments nécessaires au raccordement du chauffe-eau
• Température maîtrisée : le mitigeur thermostatique sanitaire maintient automatiquement la température de sortie au réglage sélectionné entre 30 et 50 °C
• Protection complète du chauffe-eau : le groupe de sécurité chauffe-eau assure plusieurs fonctions indispensables, notamment la limitation de la pression, l'arrêt de l'alimentation, la protection contre les retours d'eau et la vidange du ballon
• Raccordement polyvalent : la croix de dérivation permet notamment de prévoir le raccordement d'un vase d'expansion sanitaire et un départ direct d'eau chaude non mitigée

Fonctionnalités

Protection contre les surpressions

Le groupe de sécurité chauffe-eau protège le ballon lorsque la pression augmente pendant la chauffe. Sa soupape de sécurité 7 bar permet d'évacuer l'excès de pression afin de préserver le chauffe-eau. Le groupe permet également de couper l'alimentation en eau, d'empêcher les retours d'eau grâce à son clapet anti-retour et d'effectuer la vidange du chauffe-eau par manoeuvre de la soupape.

Régulation de la température de l'eau chaude

Le mitigeur thermostatique pour chauffe-eau mélange automatiquement l'eau chaude provenant du ballon avec l'eau froide afin d'obtenir une température de distribution maîtrisée. Sa plage de réglage de 30 à 50 °C, avec une précision de +/- 2 °C, permet d'adapter la température de sortie et de limiter le risque de brûlure aux points de puisage.

Montage et installation

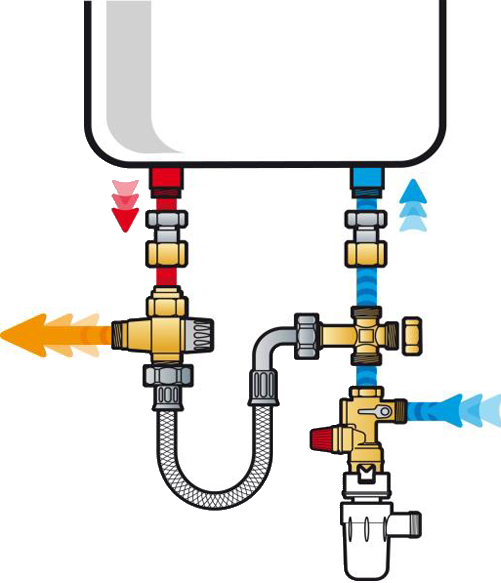

Le kit de sécurité KMIXV est destiné au raccordement d'un chauffe-eau électrique vertical. Le groupe de sécurité s'installe sur l'arrivée d'eau froide du chauffe-eau tandis que le mitigeur thermostatique en T assure le mélange entre l'eau chaude et l'eau froide avant distribution. Les 2 raccords diélectriques et la croix de dérivation complètent le raccordement du ballon, tandis que le flexible fourni assure la liaison entre le mitigeur et la croix de dérivation. Le siphon pour groupe de sécurité doit être raccordé sous le groupe puis à la canalisation d'évacuation.

La croix de dérivation permet également de prévoir le raccordement d'un vase d'expansion sanitaire et de réaliser un départ direct d'eau chaude non mitigée, notamment vers une cuisine ou une buanderie. Avant la mise en service, vérifier le serrage et l'étanchéité de l'ensemble des raccordements ainsi que le bon raccordement de l'évacuation. Le mitigeur thermostatique peut ensuite être réglé selon la température d'eau chaude souhaitée, dans sa plage de fonctionnement de 30 à 50 °C. Thermador recommande également la pose d'un réducteur de pression réglé à 3 bar sur l'installation.

Caractéristiques techniques

Informations générales

• Type : kit de sécurité pour chauffe-eau électrique vertical
• Capacité maximale du chauffe-eau : 200 L
• Attestation de conformité sanitaire du kit : ACS

Groupe de sécurité GSL

• Sens : vertical
• Raccordement : MF 3/4" (20 x 27)
• Siège : laiton
• Corps, vanne à sphère et clapet anti-retour : laiton sans chrome
• Pression de tarage de la soupape : 7 bar
• Puissance maximale du chauffe-eau : 10 kW
• Certification : NF
• Attestation de conformité sanitaire : ACS

Mitigeur thermostatique

• Type : mitigeur thermostatique en T pour chauffe-eau vertical
• Raccordement : MMM 3/4" (20 x 27)
• Plage de réglage : 30 à 50 °C
• Précision : +/- 2 °C
• Kv : 1,85 m3/h
• Attestation de conformité sanitaire : ACS

Flexible de raccordement

• Longueur : 300 mm
• Tresse : acier inoxydable
• Tuyau intérieur : EPDM
• Raccordement côté mitigeur : droit F 3/4" (20 x 27) avec écrou tournant
• Raccordement côté croix de dérivation : coudé F 3/4" (20 x 27) avec écrou tournant

Éléments fournis

• 1 groupe de sécurité GSL à siège laiton
• 1 mitigeur thermostatique en T
• 2 raccords diélectriques
• 1 croix de dérivation
• 1 flexible de raccordement de 300 mm
• 1 siphon d'évacuation

Conseils d'utilisation et d'entretien

Utilisation

Le réglage du mitigeur thermostatique doit être adapté à la température souhaitée aux points de puisage, dans sa plage de réglage de 30 à 50 °C. L'évacuation du groupe de sécurité doit toujours rester libre et correctement raccordée au siphon afin de permettre l'écoulement de l'eau évacuée lors de la montée en pression du chauffe-eau. La croix de dérivation peut être utilisée pour raccorder un vase d'expansion sanitaire ou alimenter directement en eau chaude non mitigée un point nécessitant une température plus élevée, notamment dans une cuisine ou une buanderie. Pour les installations alimentées avec une eau particulièrement calcaire, un groupe de sécurité à siège inox peut être privilégié pour offrir une meilleure résistance au calcaire.

Entretien

Il est recommandé de vérifier régulièrement le bon fonctionnement du groupe de sécurité chauffe-eau et de manoeuvrer sa soupape, par exemple tous les 1 à 2 mois, afin de limiter les risques de blocage liés notamment aux dépôts de calcaire. Vérifier également que l'eau s'écoule librement vers le siphon du groupe de sécurité et que l'évacuation n'est pas obstruée. En cas de fuite anormale ou de dysfonctionnement persistant, faire contrôler le groupe de sécurité et l'installation.
