Kit de sécurité chauffe-eau - Siège laiton - KMIXéco - Thermador

Présentation du produit

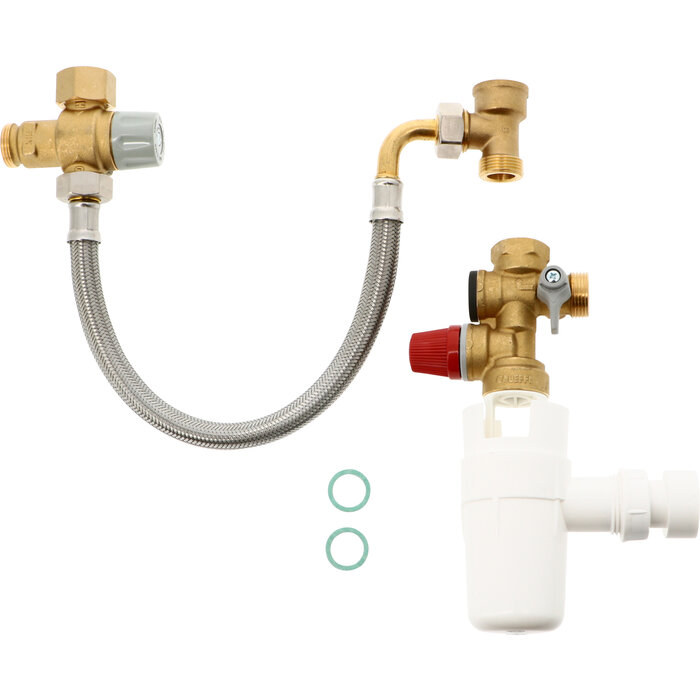

Le kit de sécurité pour chauffe-eau KMIXéco de la marque Thermador est conçu pour sécuriser une installation domestique équipée d'un chauffe-eau électrique vertical. Il associe un groupe de sécurité NF à siège laiton, chargé de protéger le ballon contre les surpressions, à un mitigeur thermostatique sanitaire permettant de maîtriser la température de l'eau chaude distribuée.

Le kit de sécurité chauffe-eau regroupe également les principaux éléments nécessaires au raccordement et à l'évacuation, avec un flexible de raccordement, un té de montage, un mamelon et un siphon pour groupe de sécurité. Il est adapté aux installations dans lesquelles le volume d'eau entre le chauffe-eau et les points de puisage est inférieur à 3 litres.

Les principaux avantages

• Double sécurité : l'association du groupe de sécurité et du mitigeur thermostatique permet de protéger à la fois le chauffe-eau contre les surpressions et les utilisateurs contre une température d'eau distribuée trop élevée
• Installation simplifiée : le flexible de 300 mm, le té de montage, le mamelon et le siphon sont directement inclus afin de disposer des principaux éléments nécessaires au raccordement du chauffe-eau
• Température maîtrisée : le mitigeur thermostatique sanitaire maintient automatiquement la température de sortie au réglage sélectionné entre 30 et 50 °C
• Protection complète du chauffe-eau : le groupe de sécurité chauffe-eau assure plusieurs fonctions indispensables, notamment la limitation de la pression, l'arrêt de l'alimentation, la protection contre les retours d'eau et la vidange du ballon
• Évacuation adaptée : le siphon pour groupe de sécurité NF fourni assure la liaison entre le groupe de sécurité et la canalisation d'évacuation grâce à son adaptateur Ø 25 / 32 mm

Fonctionnalités

Protection contre les surpressions

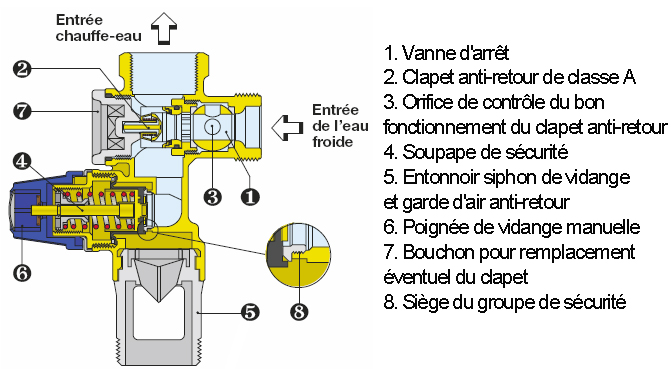

Le groupe de sécurité chauffe-eau protège le ballon lorsque la pression augmente pendant la chauffe. Sa soupape de sécurité 7 bar permet d'évacuer l'excès de pression afin de préserver le chauffe-eau. Le groupe permet également de couper l'alimentation en eau, d'empêcher les retours d'eau grâce à son clapet anti-retour et d'effectuer la vidange du chauffe-eau par manoeuvre de la soupape.

Régulation de la température de l'eau chaude

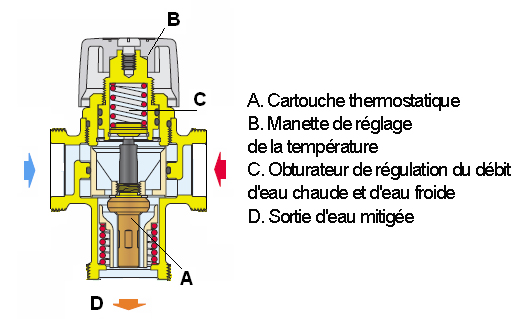

Le mitigeur thermostatique pour chauffe-eau mélange automatiquement l'eau chaude provenant du ballon avec l'eau froide afin d'obtenir une température de distribution maîtrisée. Sa plage de réglage de 30 à 50 °C, avec une précision de +/- 2 °C, permet d'adapter la température de sortie et de limiter le risque de brûlure aux points de puisage.

Montage et installation

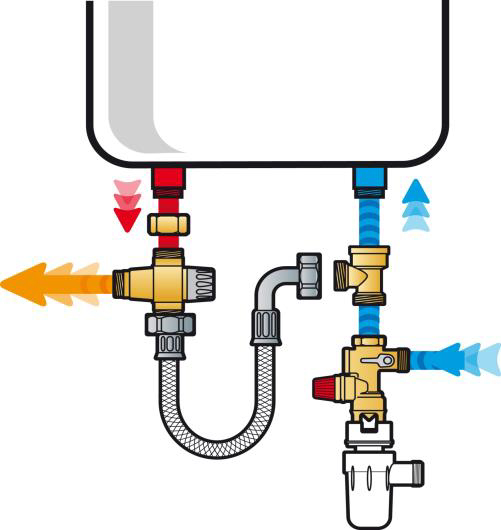

Le kit de sécurité KMIXéco est destiné au raccordement d'un chauffe-eau électrique vertical. Le groupe de sécurité s'installe sur l'arrivée d'eau froide du chauffe-eau tandis que le mitigeur thermostatique en T assure le mélange entre l'eau chaude et l'eau froide avant distribution. Le flexible de raccordement de 300 mm assure la liaison nécessaire entre les éléments du kit, tandis que le té de montage MMF et le mamelon FF complètent le raccordement. Le siphon pour groupe de sécurité fourni doit être raccordé sous le groupe de sécurité puis à la canalisation d'évacuation à l'aide de son adaptateur Ø 25 / 32 mm.

Avant la mise en service, vérifier le serrage et l'étanchéité de l'ensemble des raccordements ainsi que le bon raccordement de l'évacuation. Le mitigeur thermostatique peut ensuite être réglé selon la température d'eau chaude souhaitée, dans sa plage de fonctionnement de 30 à 50 °C. Thermador recommande également la pose d'un réducteur de pression réglé à 3 bar sur l'installation.

Caractéristiques techniques

Groupe de sécurité GSL

• Sens : vertical
• Raccordement : MF 3/4" (20 x 27)
• Siège : laiton
• Corps, vanne à sphère et clapet anti-retour : laiton sans chrome
• Pression de tarage de la soupape : 7 bar
• Puissance maximale du chauffe-eau : 10 kW
• Certification : NF
• Attestation de conformité sanitaire : ACS

Mitigeur thermostatique

• Type : mitigeur thermostatique en T pour chauffe-eau vertical
• Raccordement : MMM 3/4" (20 x 27)
• Plage de réglage : 30 à 50 °C
• Précision : +/- 2 °C
• Kv : 1,85 m3/h
• Attestation de conformité sanitaire : ACS

Flexible de raccordement

• Longueur : 300 mm
• Tresse : acier inoxydable
• Tuyau intérieur : EPDM
• Raccordement côté mitigeur : droit F 3/4" (20 x 27) avec écrou tournant
• Raccordement côté groupe : coudé F 3/4" (20 x 27) avec écrou tournant

Siphon de sécurité

• Matière : PVC blanc
• Adaptateur d'évacuation : Ø 25 / 32 mm
• Certification : NF

Éléments fournis

• 1 groupe de sécurité GSL à siège laiton
• 1 mitigeur thermostatique en T
• 1 flexible de raccordement de 300 mm
• 1 té de montage MMF
• 1 mamelon FF
• 1 siphon d'évacuation avec adaptateur Ø 25 / 32 mm

Conseils d'utilisation et d'entretien

Utilisation

Le réglage du mitigeur thermostatique doit être adapté à la température souhaitée aux points de puisage, dans sa plage de réglage de 30 à 50 °C. L'évacuation du groupe de sécurité doit toujours rester libre et correctement raccordée au siphon afin de permettre l'écoulement de l'eau évacuée lors de la montée en pression du chauffe-eau. Pour les installations alimentées avec une eau particulièrement calcaire, un groupe de sécurité à siège inox peut être privilégié pour offrir une meilleure résistance au calcaire.

Entretien

Il est recommandé de vérifier régulièrement le bon fonctionnement du groupe de sécurité chauffe-eau et de manoeuvrer sa soupape, par exemple tous les 1 à 2 mois, afin de limiter les risques de blocage liés notamment aux dépôts de calcaire. Vérifier également que l'eau s'écoule librement vers le siphon du groupe de sécurité et que l'évacuation n'est pas obstruée. En cas de fuite anormale ou de dysfonctionnement persistant, faire contrôler le groupe de sécurité et l'installation.
