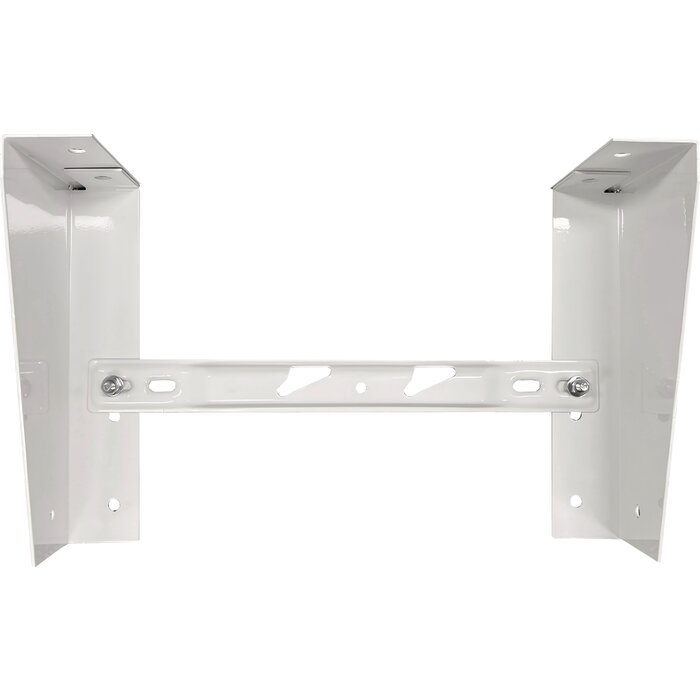

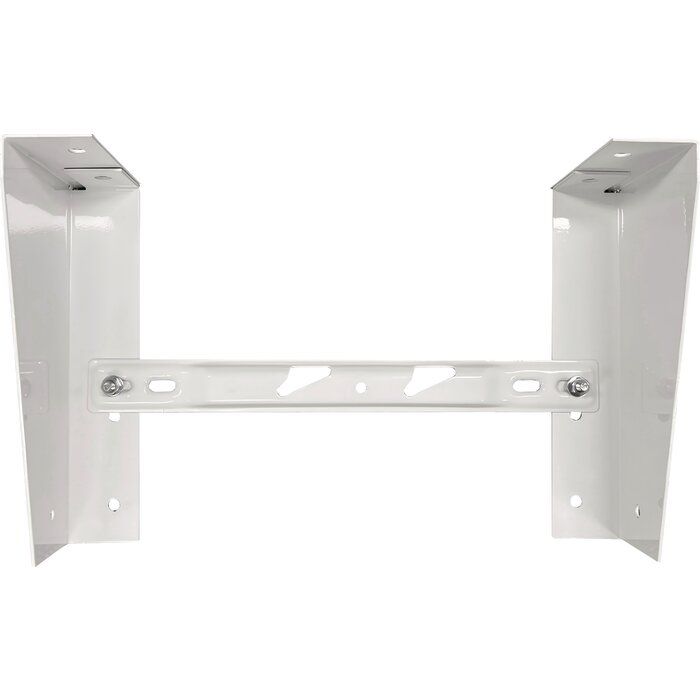

Kit d'accrochage au plafond - Pour chauffe-eau Linéo vertical 40 à 150 L - Atlantic

Présentation du produit

Le kit d'accrochage au plafond pour chauffe-eau Linéo Atlantic est conçu pour permettre l'installation verticale suspendue des chauffe-eau Linéo de 40 à 150 L. Il constitue une solution particulièrement adaptée lorsque le mur est non porteur ou lorsque la configuration de la pièce nécessite de libérer l'espace sous le chauffe-eau.

Compatible avec les chauffe-eau Linéo plats de 40, 65, 80 et 100 L ainsi qu'avec les modèles Linéo carrés de 100, 120 et 150 L, ce kit permet de répondre aux différentes configurations de la gamme. Il est exclusivement destiné à une installation verticale et ne convient pas aux chauffe-eau Linéo plats installés horizontalement.

Les principaux avantages

• Fixation au plafond : permet l'installation suspendue d'un chauffe-eau Linéo en position verticale
• Idéal pour les murs non porteurs : apporte une solution lorsque le mur ne permet pas une fixation murale adaptée
• Gain de place : libère l'espace situé sous le chauffe-eau et facilite son intégration dans la pièce
• Large compatibilité : convient aux modèles Linéo plats et carrés de 40 à 150 L selon les capacités
• Kit complet : comprend les supports plafond, l'entretoise et les éléments d'assemblage nécessaires au montage du kit

Montage et installation

Le kit est conçu pour une installation verticale du chauffe-eau Linéo. Les deux supports sont fixés au plafond puis assemblés à l'étrier fourni avec le chauffe-eau. L'entretoise permet de compléter le maintien de l'appareil contre le mur. La distance entre les supports doit être adaptée au modèle installé : 445 mm pour les Linéo carrés ainsi que les Linéo plats de 40, 65 et 80 L, et 505 mm pour le Linéo plat 100 L.

Le positionnement de l'entretoise diffère selon le chauffe-eau : elle est installée sur l'appareil avant son accrochage pour les modèles plats et le Linéo carré 150 L, tandis qu'elle est mise en place après la suspension pour les Linéo carrés 100 et 120 L. Le kit n'est pas compatible avec un chauffe-eau Linéo plat installé en position horizontale.

Caractéristiques techniques

Informations générales

• Type de produit : kit d'accrochage au plafond
• Gamme : Linéo
• Type de pose : fixation au plafond
• Position d'installation : verticale uniquement

Compatibilité

• Linéo plat : 40, 65, 80 et 100 L
• Linéo carré : 100, 120 et 150 L
• Non compatible avec le Linéo plat installé horizontalement

Dimensions de montage

• Entraxe de fixation L pour Linéo carré : 445 mm
• Entraxe de fixation L pour Linéo plat 40, 65 et 80 L : 445 mm
• Entraxe de fixation L pour Linéo plat 100 L : 505 mm

Composition du kit

• 1 support plafond droit
• 1 support plafond gauche
• 1 entretoise
• 2 vis M10 x 25
• 2 écrous M10
• 2 rondelles M10

Conseils d’utilisation et d’entretien

Avant l'installation, vérifiez la compatibilité du modèle Linéo et respectez l'entraxe de fixation correspondant à sa capacité et à son format. Les supports doivent être solidement fixés au plafond avant l'accrochage du chauffe-eau. Après la pose, contrôlez le bon maintien de l'ensemble et, en cas de vibrations, la notice Atlantic prévoit la possibilité d'ajouter un isolant entre l'entretoise et le mur.
