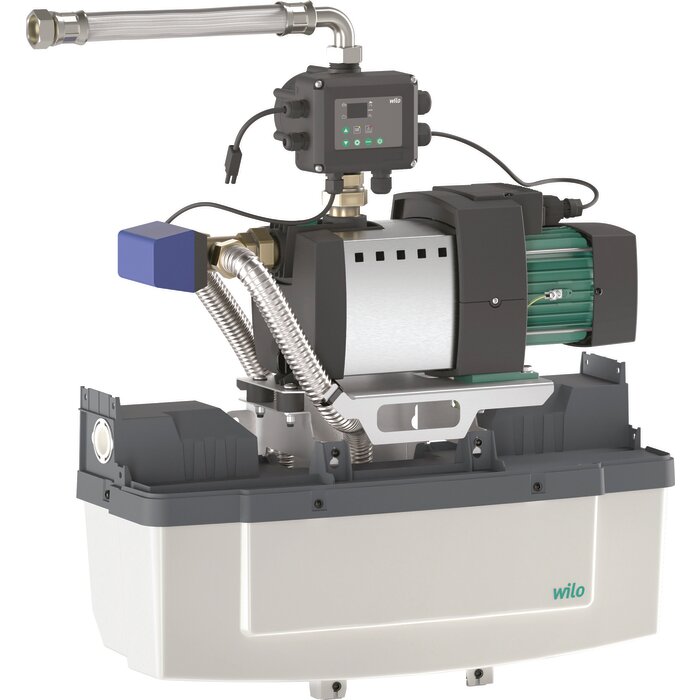

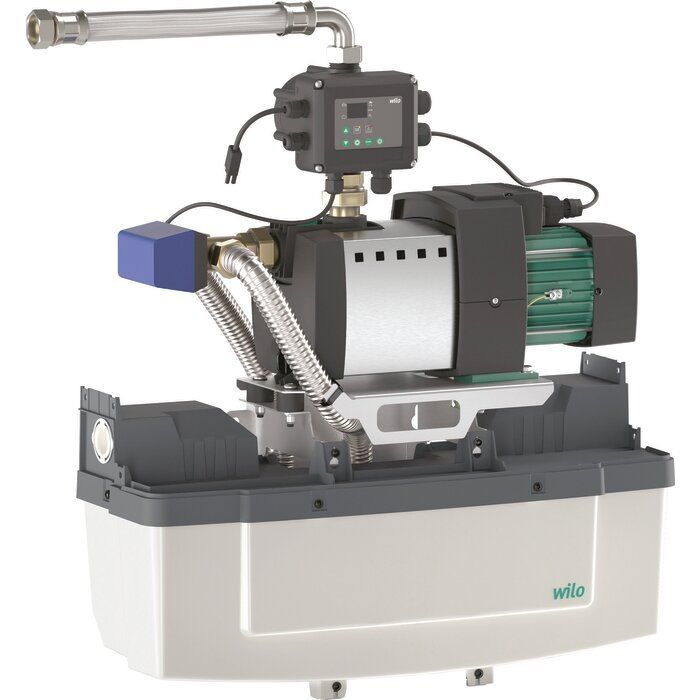

Gestionnaire de récupération d'eau de pluie RAIN1-24 EM - 400 W - 5,2 m³/h - Wilo

Présentation du produit

Le gestionnaire de récupération d'eau de pluie RAIN1-24 EM Wilo est une solution complète conçue pour valoriser l'eau de pluie stockée dans une citerne et réduire la consommation d'eau potable. Il permet notamment d'alimenter des usages ne nécessitant pas d'eau potable, comme les réservoirs de WC ou l'arrosage du jardin.

Entièrement automatisé, le système privilégie l'utilisation de l'eau de pluie disponible dans la citerne et assure, lorsque celle-ci devient insuffisante, la réalimentation en eau du réseau. Son ensemble compact prêt à être raccordé intègre notamment une pompe centrifuge autoamorçante HiMulti 3 P, un réservoir de réalimentation, une vanne 3 voies et une commande électronique assurant la surveillance et la gestion de l'installation.

Les principaux avantages

• Économies d'eau potable : utilisation prioritaire de l'eau de pluie récupérée pour alimenter les usages compatibles comme les WC ou l'arrosage du jardin
• Gestion entièrement automatique : commutation entre l'eau de pluie et la réalimentation par le réseau d'eau potable selon la disponibilité de l'eau dans la citerne
• Solution complète prête à être raccordée : pompe autoamorçante, réservoir de réalimentation, vanne 3 voies, régulation électronique et accessoires réunis dans un ensemble compact
• Performances adaptées à la distribution domestique : débit maximal de 5,2 m³/h et hauteur manométrique maximale de 38,9 m
• Surveillance permanente de la citerne : interrupteur à flotteur avec 20 m de câble permettant de contrôler la disponibilité de l'eau de pluie
• Commande intuitive : interface avec boutons-poussoirs, écran à 7 lignes et LED permettant de visualiser les principales informations de fonctionnement
• Fiabilité renforcée : protection contre le fonctionnement à sec, surveillance des capteurs et routines d'autoprotection intégrées
• Installation et entretien facilités : conception compacte avec différentes possibilités de raccordement hydraulique et accès direct aux composants du moteur

Systèmes et technologies

Gestion automatique eau de pluie / eau de ville

Le RAIN1-24 EM surveille le niveau d'eau disponible dans la citerne et pilote automatiquement la vanne à 3 voies. Lorsque l'eau de pluie est disponible, elle est utilisée en priorité. Lorsque son niveau devient insuffisant, le système assure la réalimentation nécessaire à partir du réseau de distribution d'eau potable, afin de maintenir la continuité de service.

Pompe centrifuge autoamorçante HiMulti 3 P

Le système intègre une pompe centrifuge autoamorçante Wilo HiMulti 3 P installée sur un bâti équipé d'amortisseurs de vibrations. Elle assure la mise sous pression et la distribution de l'eau avec un débit pouvant atteindre 5,2 m³/h et une hauteur manométrique maximale de 38,9 m.

Surveillance et autoprotection

La commande électronique intègre différentes fonctions destinées à sécuriser l'installation : protection contre le fonctionnement à sec, surveillance continue des câbles du capteur, contrôle de la pression et routines d'autoprotection. Le système assure également le renouvellement automatique de l'eau du réservoir de réalimentation.

Montage et installation

Le Wilo RAIN1-24 EM est livré sous la forme d'un module compact prêt à être raccordé. Il dispose d'un raccord côté aspiration Rp 1", d'un raccord côté refoulement Rp 1" et d'un raccord R 3/4" destiné au réseau de distribution d'eau potable.

L'interrupteur à flotteur avec câble de 20 m est installé dans la citerne afin de surveiller le niveau d'eau de pluie. Le système est également équipé d'un câble d'alimentation de 1,5 m avec fiche. Sa conception compacte et ses différentes possibilités de raccordement facilitent son intégration dans une installation de récupération d'eau de pluie existante ou neuve.

La conception du système prend en compte les exigences des normes DIN 1989 et EN 1717, notamment pour assurer la séparation et la sécurité sanitaire entre l'installation utilisant l'eau de pluie et le réseau d'eau potable.

Caractéristiques techniques

Informations générales

• Type : gestionnaire de récupération d'eau de pluie
• Modèle : RAIN1-24 EM
• Applications : alimentation des WC, arrosage et usages compatibles avec l'eau de pluie
• Fonctionnement : automatique
• Pompe intégrée : pompe centrifuge autoamorçante HiMulti 3 P
• Réservoir de réalimentation : intégré

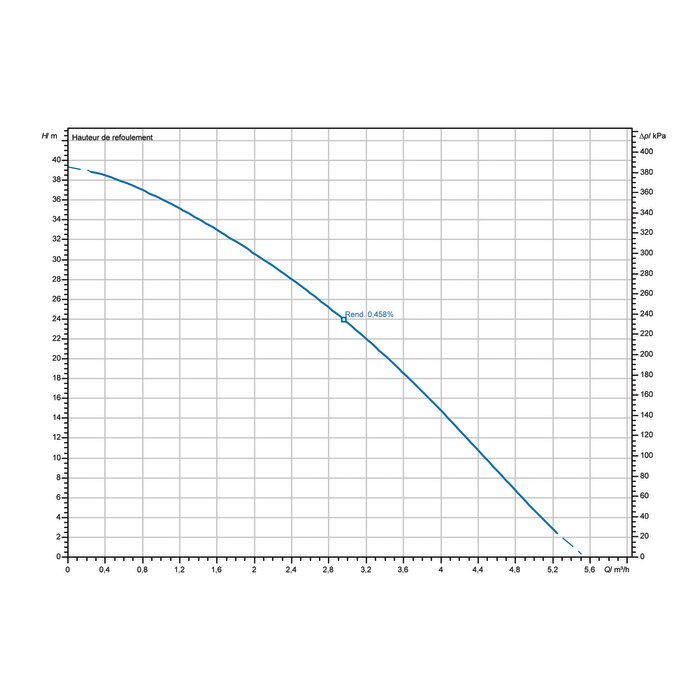

Performances hydrauliques

• Débit maximal : 5,2 m³/h
• Débit optimal : 3 m³/h
• Hauteur manométrique maximale : 38,9 m
• Hauteur manométrique optimale : 23,91 m
• Pression de service maximale : 8 bar
• Température du fluide : 3 à 30 °C

Caractéristiques électriques

• Puissance moteur P2 : 400 W
• Alimentation : 1~230 V / 50 Hz
• Courant nominal : 2,7 A
• Vitesse nominale : 2900 tr/min
• Classe d'isolation : F
• Câble d'alimentation : 1,5 m avec fiche

Raccordements et équipements

• Raccord aspiration : Rp 1"
• Raccord refoulement : Rp 1"
• Raccord réseau d'eau potable : R 3/4"
• Interrupteur à flotteur : inclus avec câble de 20 m
• Vanne 3 voies : intégrée
• Commande électronique : écran à 7 lignes, boutons-poussoirs et LED
• Contact sec : pour alarme ou report externe des défauts
• Poids net : 21,1 kg

Conseils d’utilisation et d’entretien

Contrôler périodiquement l'état de la citerne, de l'interrupteur à flotteur, des raccordements hydrauliques et du réservoir de réalimentation. Le système dispose de fonctions automatiques de surveillance et d'autoprotection, mais un contrôle régulier de l'installation permet de préserver ses performances et sa fiabilité dans le temps. L'accès direct aux composants du moteur facilite également les opérations de maintenance.
