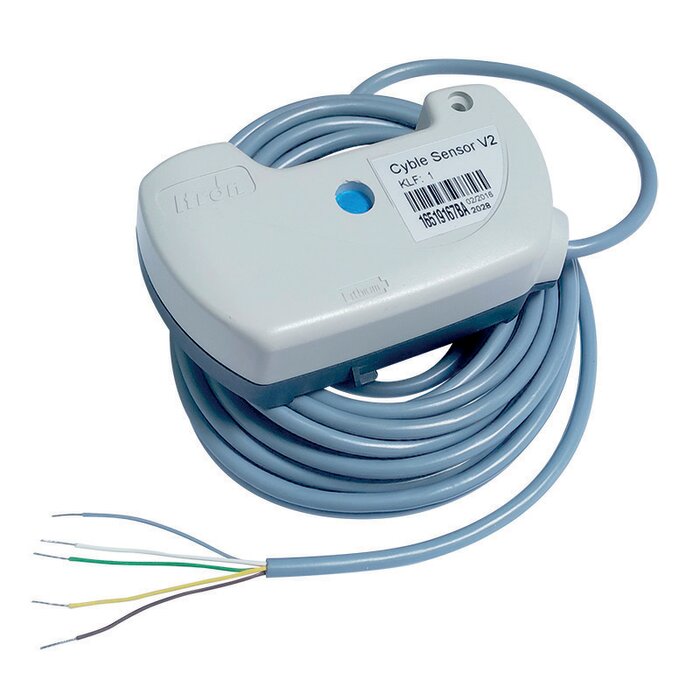

Émetteur d'impulsions Cyble Sensor - 5 fils - K10 - Câble 5 m - Pour compteur d'eau et gaz - Itron
Livraison à partir du vendredi 18 septembre 2026
Dès 5.40 € par Colissimo - Point relais
- France métropolitaine
- Prix unitaire
- Voir nos conditions générales de vente
Éligible à la livraison à domicile
Éligible à la livraison express 24h - 48h
Livrable en
France
- Émetteur d'impulsions Cyble Sensor Itron pour la lecture à distance des données de comptage d'eau ou de gaz.
- Compatible avec les compteurs Itron pré-équipés d'une cible Cyble.
- Version 5 fils avec facteur K10 et câble de raccordement de 5 m.
- Adapté à la télérelève et au datalogging grâce à la transmission des signaux de comptage HF et LF.
- Détection du sens d'écoulement et prise en compte des retours d'eau pour un comptage fiable.
- Détection de coupure du câble et de démontage du module pour sécuriser l'installation.
- Protection IP68 adaptée aux environnements humides et aux installations immergées.
- Installation simple sur un compteur Itron compatible avec Cyble Sensor, sans démontage du compteur ou du totalisateur.
Paiement sécurisé
Par CB, Paypal, virement
Garantie 2 ans
Sur tous nos produits
25000 références
En stock permanent
Service client disponible
Équipe 100% sourire
Points clés du produit
Présentation du produit
L'émetteur d'impulsions Cyble Sensor Itron est conçu pour assurer l'acquisition et la transmission à distance des informations de comptage provenant d'un compteur d'eau ou de gaz Itron compatible. Cette version 5 fils avec facteur K10 dispose d'un câble de 5 m et permet notamment de transmettre les signaux de comptage HF et LF, d'identifier le sens d'écoulement et de détecter une coupure de câble ou le démontage du module. Elle convient notamment aux applications de télérelève, de datalogging et d'analyse des flux. Le module s'installe sur les compteurs Itron pré-équipés d'une cible Cyble et bénéficie d'une conception totalement étanche avec un indice de protection IP68.
Les principaux avantages
- Lecture à distance fiable : la technologie Cyble transforme la rotation de la cible du compteur en signaux électroniques pour permettre l'acquisition à distance des données de comptage.
- Prise en compte des retours d'eau : l'électronique intégrée compense automatiquement les retours de flux sur le signal LF afin de restituer une information de comptage adaptée au sens d'écoulement.
- Surveillance renforcée : la version 5 fils permet de détecter une coupure du câble ou le démontage du module afin de signaler une anomalie sur l'installation.
- Résistance aux conditions difficiles : la protection IP68 permet au Cyble Sensor de fonctionner dans les environnements humides et même en immersion.
- Transmission stable : la détection par changement d'induction est insensible aux vibrations de la canalisation et résistante à l'influence de champs magnétiques externes.
Fonctionnalités
- Signal HF : détecte la rotation de la cible Cyble et transmet les impulsions lorsqu'un flux est présent, quel que soit le sens d'écoulement.
- Signal LF : transmet les impulsions correspondant au débit en sens aller et prend automatiquement en compte les retours de flux. Sur cette version K10, le signal LF est déterminé selon un facteur K de 10, le poids d'impulsion final dépendant du modèle et du calibre du compteur.
- Détection du sens d'écoulement : la sortie DIR permet d'identifier les retours de flux et de les distinguer d'un écoulement en sens normal.
- Détection de coupure et de démontage : le signal dédié permet de détecter une coupure du câble ou le retrait du module de son compteur.
Systèmes et technologies
Technologie Cyble par induction
Contrairement à une détection reposant sur un aimant tournant et un relais Reed, la technologie Cyble utilise une détection par changement d'induction et génère électroniquement les impulsions. Cette conception permet d'obtenir des signaux réguliers tout en limitant l'influence des champs magnétiques externes et des vibrations de la canalisation sur le comptage.
Montage et installation
Avant l'installation, vérifier que le compteur Itron est équipé d'une cible compatible Cyble, reconnaissable à la présence d'un secteur métallique sur l'aiguille du totalisateur. Il est également nécessaire de vérifier que le facteur K10 correspond au poids d'impulsion recherché pour le modèle et le calibre du compteur concerné. Le Cyble Sensor se positionne sur le totalisateur puis se fixe à l'aide de sa vis de fixation, sans avoir à démonter le compteur ou son totalisateur. Lors de la pose, le bouton poussoir situé au dos du Cyble Sensor déclenche automatiquement sa mise en fonctionnement. Pour cette version 5 fils, les polarités des différentes sorties doivent être respectées lors du raccordement.
Caractéristiques techniques
Informations générales
- Type de produit : émetteur d'impulsions
- Gamme : Cyble Sensor
- Version : 5 fils
- Facteur K : 10
- Applications : télérelève et acquisition des données de comptage d'eau et de gaz
- Longueur du câble : 5 m
- Dimensions du module : 93 x 37 x 29,5 mm
- Indice de protection : IP68
- Température de fonctionnement : -10 à +55 °C
- Température de stockage : -20 à +55 °C
- Alimentation : pile lithium interne non remplaçable
- Durée de vie de la pile : 12 ans dans les conditions de fonctionnement spécifiées
Signaux et raccordement
- Sorties : LF, HF, DIR et détection de coupure de câble ou démontage
- Type de sorties : NPN à collecteur ouvert, polarisées
- Tension maximale : 30 V
- Intensité maximale : 100 mA
- Puissance maximale : 1 W

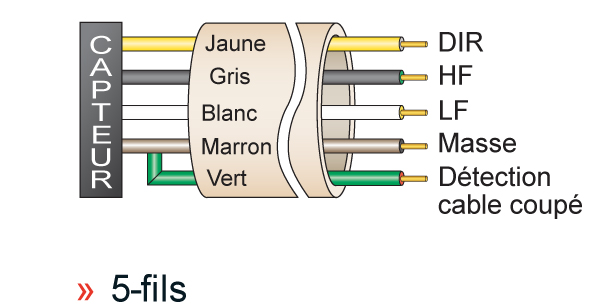

- Fil gris : signal HF
- Fil blanc : signal LF
- Fil jaune : détection du sens d'écoulement DIR
- Fil vert : détection de coupure du câble ou démontage
- Fil marron : masse 0 V
Compatibilité

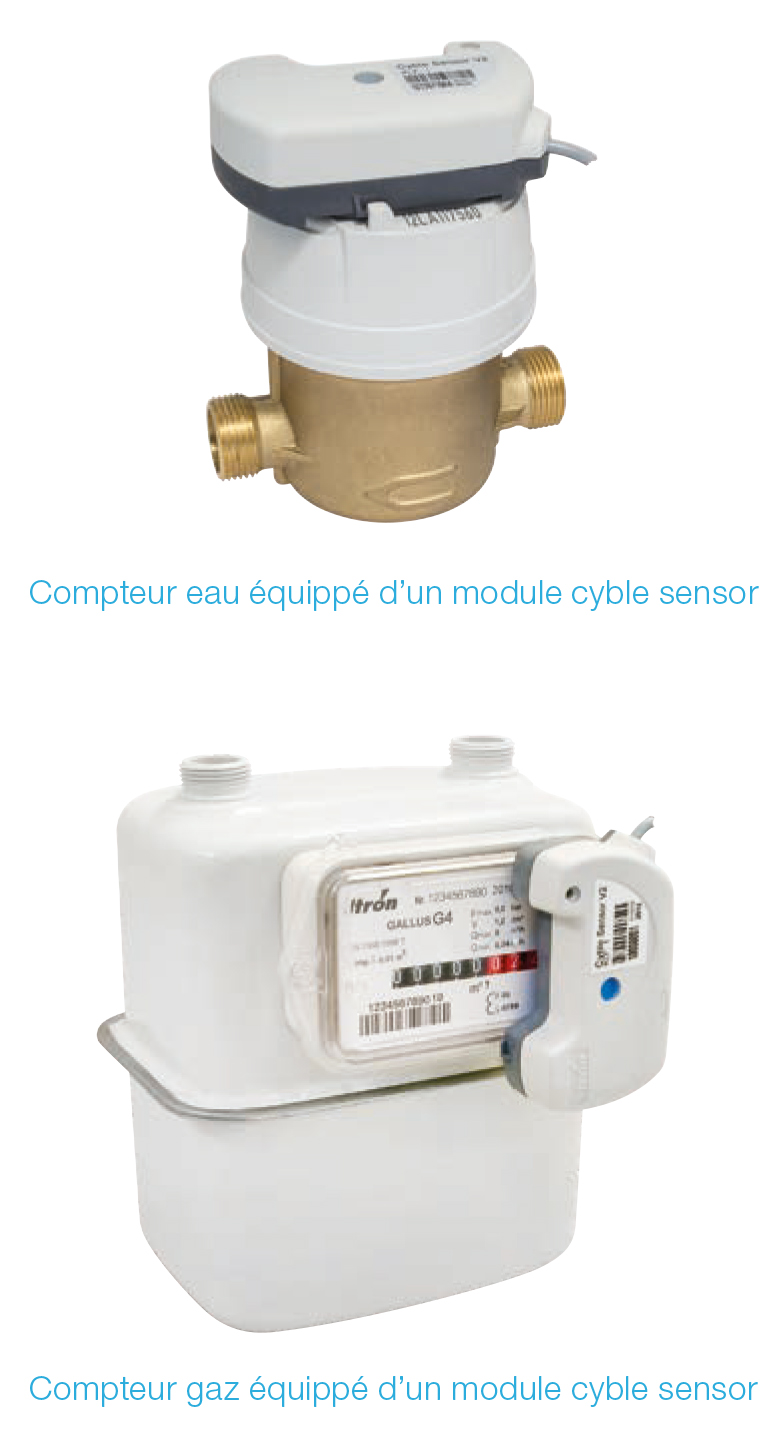

- Compatible avec les compteurs d'eau et de gaz Itron pré-équipés d'une cible Cyble
- Compatibilité notamment avec certaines configurations des gammes Aquadis, Aquadis+, TD8, Flodis, Flostar M, Woltex M et Woltmag M
- Le poids d'impulsion associé au facteur K10 varie selon le modèle et le calibre du compteur
Conseils d'utilisation et d'entretien
Lors du raccordement du Cyble Sensor 5 fils, respecter la polarité des différentes sorties et isoler tous les conducteurs qui ne sont pas utilisés, y compris le fil de détection de coupure du câble. En environnement humide ou immergé, veiller à assurer l'étanchéité des connexions avec les appareils récepteurs, le module Cyble Sensor IP68 étant lui-même totalement immersible. Pour limiter les risques de perturbations, éviter également de faire cheminer le câble à proximité de câbles de puissance ou de sources électromagnétiques importantes telles que des moteurs électriques, des pompes ou des équipements de soudage à l'arc.
Caractéristiques du produit
| Marque commerciale | Itron |
|---|---|
| Environnement | Engagé |
| Pays d'origine | France |
| Vendu par | 1 Pc |
| Référence fabricant | T3CIB5K0010E |
| Compatible avec |
|
