Embase de charnière nickelée à visser - Distance 0 mm - Perçage 37 x 32 mm - Hettich

Présentation du produit

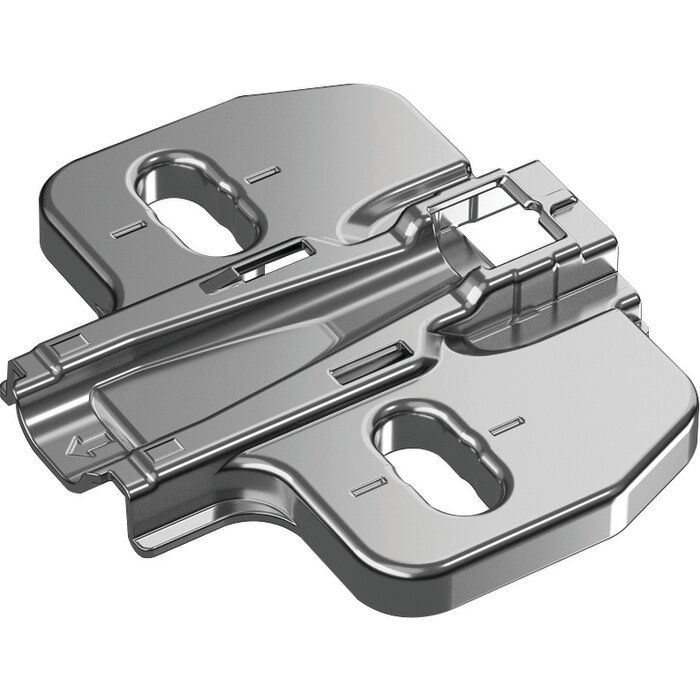

Cette embase de charnière à visser permet de fixer une charnière sur le caisson d'un meuble. De forme cruciforme et réalisée en acier nickelé, elle est compatible avec les charnières Novisys, Sensys et Intermat. Sa distance de 0 mm constitue une cote de référence à prendre en compte pour choisir l'embase adaptée à la charnière et au type de montage souhaité. Elle dispose également d'un réglage en hauteur de +/- 3 mm par trous oblongs afin d'ajuster la position de la porte après installation.

Les principaux avantages

• Ajustement précis - La plage de réglage en hauteur de +/- 3 mm facilite l'alignement de la porte une fois la charnière installée.
• Compatibilité étendue - L'embase peut être associée aux charnières Novisys, Sensys et Intermat pour répondre à différentes configurations de meuble.
• Repérage facilité - Le perçage 37 x 32 mm fournit des cotes précises pour positionner l'embase sur le caisson selon la configuration de montage.

Montage et installation

Cette embase de charnière à visser se fixe sur le côté du caisson du meuble. Les deux trous de fixation présentent un entraxe de 32 mm et le fabricant préconise l'utilisation de vis à tête fraisée de Ø 4,5 x 16 mm. La position de la rangée de perçages par rapport au bord du caisson dépend du type de pose de la porte : en applique, en semi-applique ou rentrante. Il est donc important d'identifier la configuration de la porte avant de réaliser les perçages.

Montage en applique ou semi-applique

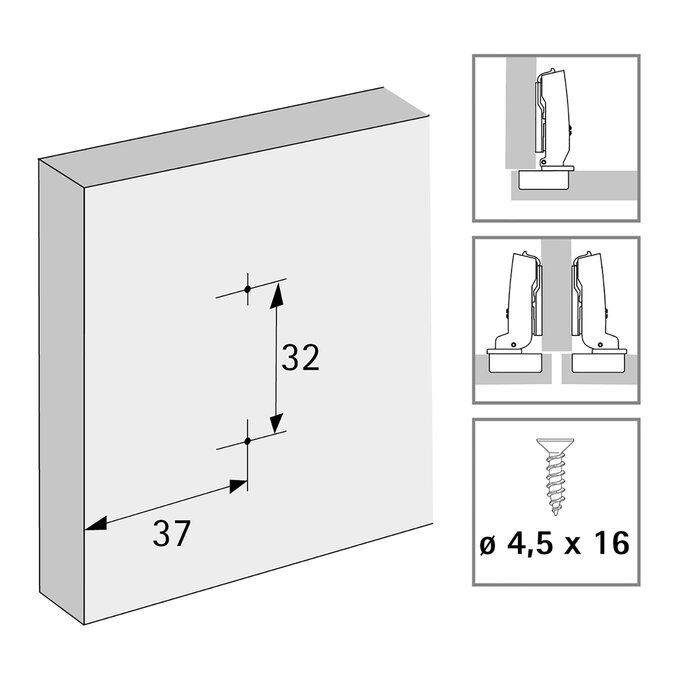

En montage en applique, la porte vient recouvrir le chant du côté du caisson. En montage semi-applique, deux portes peuvent partager un même montant intermédiaire, chacune venant recouvrir une partie de celui-ci. Pour ces configurations, la rangée de perçages est positionnée à 37 mm du bord du caisson, avec un entraxe de 32 mm entre les deux trous de fixation. Une fois la charnière installée, les trous oblongs de l'embase permettent un réglage en hauteur de +/- 3 mm afin d'ajuster l'alignement de la porte.

Montage rentrant

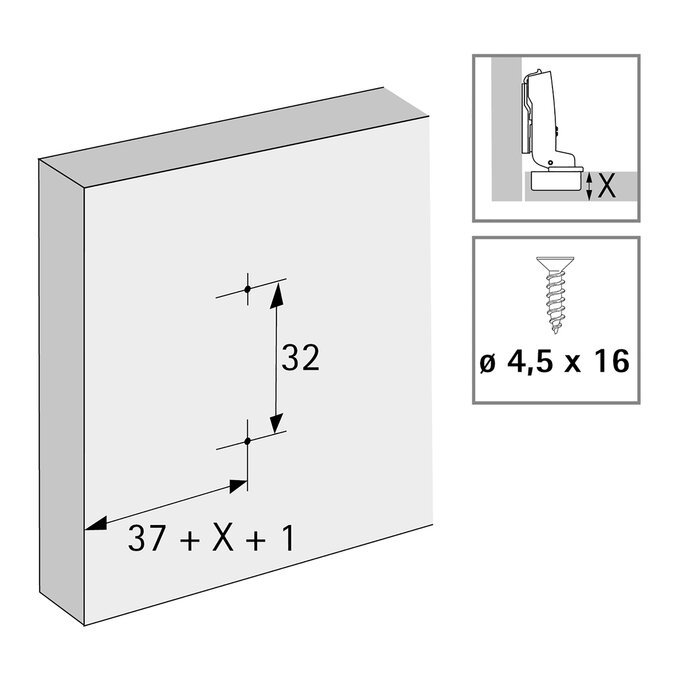

En montage rentrant, la porte est positionnée à l'intérieur du caisson et ne recouvre pas son chant. La position de l'embase doit alors tenir compte de l'épaisseur de la porte. Le schéma indique une cote de perçage de 37 + X + 1 mm, où X correspond à l'épaisseur de la porte. Par exemple, avec une porte de 18 mm d'épaisseur, la rangée de perçages est positionnée à 56 mm du bord du caisson. L'entraxe entre les trous reste de 32 mm et l'embase permet également un réglage en hauteur de +/- 3 mm après installation pour ajuster la position de la porte.

Caractéristiques techniques

Informations générales

• Type de produit - Embase de charnière à visser
• Forme - Cruciforme
• Matériau - Acier
• Finition - Nickelée
• Classement qualitatif - EN 15570 niveau 3

Dimensions et réglages

• Distance de l'embase - 0 mm
• Distance de la rangée de perçages - 37 mm
• Entraxe des trous de fixation - 32 mm
• Réglage en hauteur - Par trous oblongs
• Plage de réglage en hauteur - +/- 3 mm

Compatibilité et montage

• Compatible avec les charnières - Novisys, Sensys et Intermat
• Types de montage de porte - En applique, semi-applique et rentrant
• Type de fixation - À visser
• Vis de montage préconisées - Vis à tête fraisée Ø 4,5 x 16 mm
