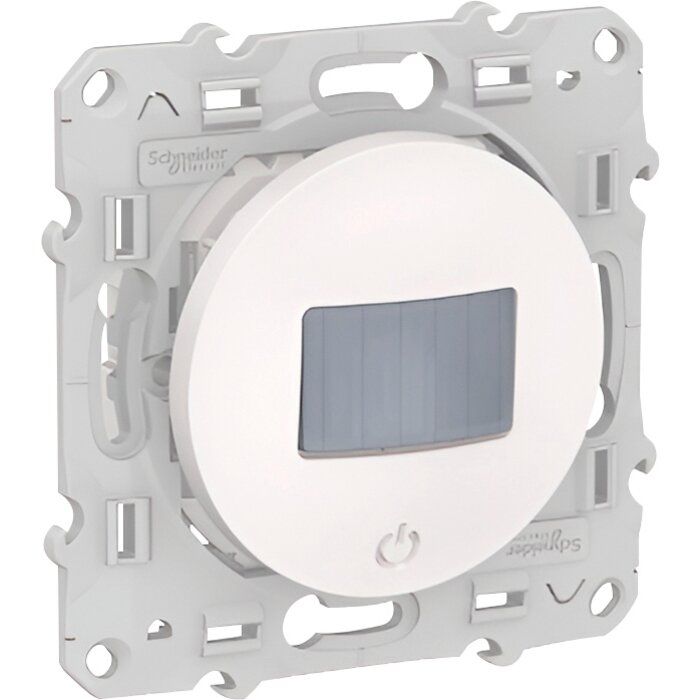

Détecteur de présence mural Odace blanc brillant - 3 fils toutes charges - Sans plaque - Schneider Electric

Présentation du produit

Le détecteur de présence et de mouvement Odace S520523 de Schneider Electric est conçu pour piloter automatiquement l’éclairage en fonction des mouvements et de la luminosité ambiante. Grâce à son montage affleurant encastrable et sa finition blanc brillant (RAL 9003), il s’intègre discrètement dans tout intérieur. Adapté à toutes charges (LED, halogènes, fluocompactes, moteurs monophasés), il combine confort d’utilisation et économies d’énergie au quotidien.

Les principaux avantages

• Installation simple : câblage 3 fils (avec neutre) et fixation par vis.
• Détection infrarouge précise : angle de 160° et portée jusqu’à 8 m en frontal ou latéral.
• Paramétrage flexible : temporisation réglable de 1 à 30 min et luminosité ajustable de 5 à 500 lux.
• Commande polyvalente : automatique par détection ou manuelle via bouton intégré.
• Compatibilité étendue : fonctionne avec LED (jusqu’à 130 W), halogènes, moteurs monophasés et lampes TBT.
• Économie d’énergie : confort d’usage au quotidien grâce à l’extinction automatique.

Montage et installation

L’installation du détecteur Odace est rapide et intuitive. Il se monte en encastré dans un boîtier mural standard (profondeur d’encastrement minimale : 27 mm) avec fixation par vis. Le raccordement se fait en 3 fils (phase, neutre, retour lampe) sur bornes à vis sécurisées. Il est également possible d’associer des boutons-poussoirs auxiliaires illimités, jusqu’à 50 m de distance, pour un pilotage supplémentaire.

Caractéristiques techniques

Général

• Gamme : Odace
• Type de produit : Détecteur de présence et de mouvement mural encastrable
• Coloris : Blanc brillant (RAL 9003)
• Technologie : Infrarouge
• Indice de protection : IP20 / IP21 (face visible)

Détection et performances

• Angle de détection : 160°
• Portée de détection : 8 m en frontal et latéral
• Réglage de luminosité : 5 à 500 lux
• Temporisation : 1 à 30 min
• Commande : automatique par détection ou manuelle
• Signalisation LED rouge du statut

Compatibilité électrique

• Alimentation : 230 V AC – 50 Hz
• Charge admissible :
  • Incandescence : 2200 W
  • Halogène 230 V : 2000 W
  • LED : jusqu’à 130 W
  • Moteur monophasé : 1000 VA
  • Halogène TBT (transfo électronique) : 1050 VA
  • Halogène TBT (transfo bobine) : 500 VA
• Calibre fusible associé : 16 A

Normes et certifications

• Certifications : CE, VDE, SEMKO, NEMKO, EAC, FIMKO
• Normes : EN 60669-2-1, EN 60730-2-7, EN 300-328, EN 301-489-17
• Conformité directives européennes : Basse tension 2014/35/EU et CEM 2014/30/EU

Conseils d’utilisation et d’entretien

Pour garantir la fiabilité du détecteur, nettoyez la surface apparente avec un chiffon doux. Évitez l’usage de solvants agressifs. Vérifiez régulièrement le déclenchement du capteur, notamment lors du changement d’ampoule ou de type de charge. Son design robuste et ses matériaux résistants (plastique PC GF10 FR) assurent une longue durée de vie.
