Compensateur de dilatation PVC-C HTA® - FF Ø 50 mm - DN40 - Girpi

Présentation du produit

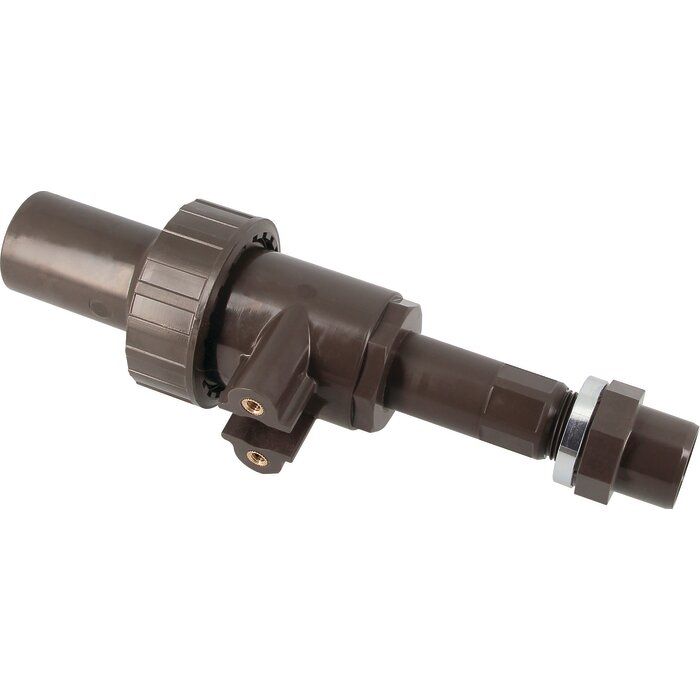

Le compensateur de dilatation HTA® Ø 50 mm - DN40 de Girpi est une solution technique conçue pour absorber les allongements dus aux variations de température dans les réseaux en PVC-C. Grâce à sa structure interne mobile, il remplace efficacement les lyres de dilatation, tout en offrant un gain de place significatif. Idéal pour une pose en faux plafond ou dans une gaine technique, il s’intègre parfaitement dans les configurations à espace réduit.

Ce raccord femelle/femelle à coller est compatible avec les tubes HTA® de diamètre extérieur 50 mm (DN40), et peut être installé indifféremment à l’horizontale ou à la verticale, sans orientation spécifique. Il permet de compenser la dilatation de 2 tubes de 4 m ou 3 tubes de 3 m pour une élévation thermique jusqu’à 60 °C.

Les avantages principaux

• Format compact : facilite la pose en zones étroites ou techniques
• Compensation thermique intégrée : pas de calculs, installation simplifiée
• Pose rapide : collage direct avec polymère HTA® Fusion, sans orientation
• Maintenance aisée : raccord démontable pour inspection ou remplacement
• Matériau léger et robuste : plus maniable que les lyres en métal
• Résistance certifiée : compatible avec les réseaux sollicités en température et produits chimiques

Montage et installation

L'installation du compensateur s’effectue par collage à froid sur des tubes en PVC-C Ø 50 mm à l’aide du polymère HTA® Fusion. Aucun sens de pose n’est requis, ce qui simplifie l’intégration dans les configurations complexes. Il est recommandé de chanfreiner et nettoyer les extrémités avant application du polymère. Le temps de séchage dépend des conditions ambiantes. Ce compensateur est une solution prête à l’emploi, évitant le recours aux lyres ou raccords de dilatation assemblés manuellement.

Découvrez en vidéo comment bien coller vos éléments en PVC-C HTA® :

Caractéristiques techniques

Dimensions et installation

• Type de raccord : Femelle/Femelle à coller
• Diamètre nominal (DN) : 40
• Diamètre extérieur : Ø 50 mm
• Longueur hors-tout : 296 mm
• Hauteur / largeur : 106 mm / 100 mm

Matériaux et performance

• Matériau : PVC-C (chlorure de polyvinyle chloré)
• Température maximale compensée : 60 °C
• Portée de dilatation : 2 tubes de 4 m ou 3 tubes de 3 m
• Couleur : Marron

Utilisation et certification

• Applications : Chauffage, eau chaude sanitaire, solaire thermique
• Pose : Faux plafond, gaine technique, trames linéaires
• Maintenance : Raccord démontable
• Référencé FDES : Oui
