Coffret gaz privatif S22 - 230 x 340 x 180 mm - Calibre 25 - PE Ø 32 / CU Ø 28 mm - Banides

Présentation du produit

Le coffret de coupure gaz privatif S22 calibre 25 de Banides et Debeaurain est conçu pour assurer la sécurité des installations gaz situées à plus de 20 mètres du coffret de comptage GRDF. Robuste et pratique, il permet l’installation en extérieur ou intérieur, en gaz naturel ou propane réseau, avec une pression maximale d'utilisation de 5 bar.

Ce coffret est entièrement pré-équipé et monté, avec une entrée PE Ø 32 mm à serrage mécanique et une sortie CU Ø 28 mm à braser. La porte pleine s’ouvre à 180° pour faciliter l’accès, et un tiroir amovible en partie basse autorise une pose optimisée des tuyauteries. La clé de réarmement est vendue séparément.

Les principaux avantages

• Conforme aux prescriptions GRDF : pour les installations avec distance > 20 m entre coffret et bâtiment
• Utilisable avec gaz naturel et propane réseau : pose intérieure ou extérieure
• Pose en saillie ou encastrée : avec accès bas par tiroir amovible intégré
• Raccordement rapide : robinet quart de tour pré-monté avec embout PE et crosse CU
• Sécurité renforcée : porte verrouillable à clé triangulaire (clé réf. 090291)
• Montage sans outils spécifiques : livré prêt à poser
• Matériau robuste et durable : coffret en plastique ivoire résistant aux conditions extérieures

Montage et installation

L’installation du coffret de coupure S22 est conçue pour s’adapter facilement aux configurations du chantier. Il peut être monté aussi bien en saillie qu’encastré, selon l’emplacement et les contraintes du mur support. L'accès aux raccordements se fait par le bas du coffret, via un tiroir amovible qui facilite le passage et le positionnement des tuyaux. L'entrée PE Ø 32 mm est équipée d’un raccord à serrage mécanique, tandis que la sortie CU Ø 28 mm se raccorde par brasure. Le robinet quart de tour intégré assure une coupure fiable du gaz, conformément aux normes en vigueur. Pour toute intervention ou réouverture du dispositif, une clé de réarmement (vendue séparément) est nécessaire et doit être utilisée uniquement par une personne habilitée.

Caractéristiques techniques

Informations générales

• Type de produit : Coffret de coupure gaz privatif
• Référence fabricant : S22 – Calibre 25
• Utilisation : Gaz naturel, propane réseau
• Pose : Intérieure ou extérieure – Saillie ou encastrée
• Matériau du coffret : Plastique couleur ivoire
• Ouverture : Porte pleine 180° avec serrure triangulaire
• Pression maximale d’utilisation : 5 bar

Raccordements

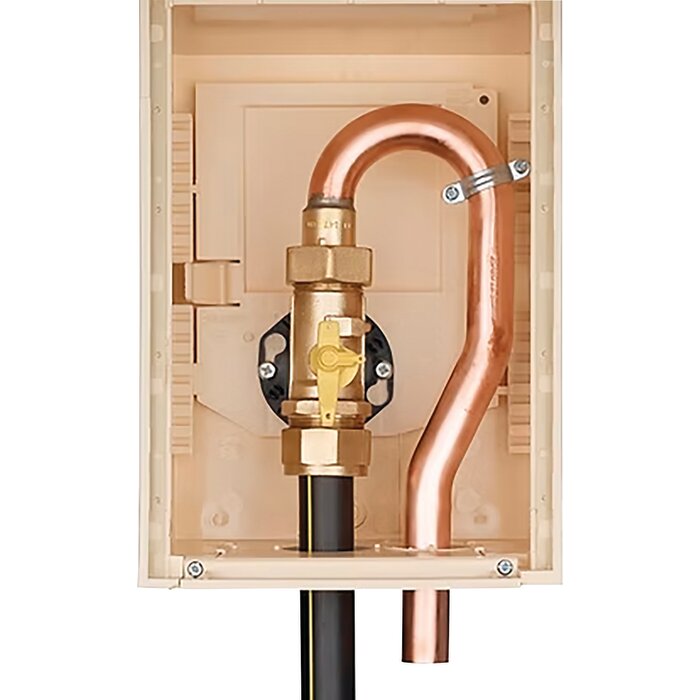

• Entrée : PE Ø 32 mm – Raccord à serrage mécanique
• Sortie : Cuivre Ø 28 mm – Crosse à braser
• Entrée et sortie : Parallèles par le bas

Dimensions

• Largeur : 230 mm
• Hauteur : 340 mm
• Profondeur : 181 mm

Contenu du coffret

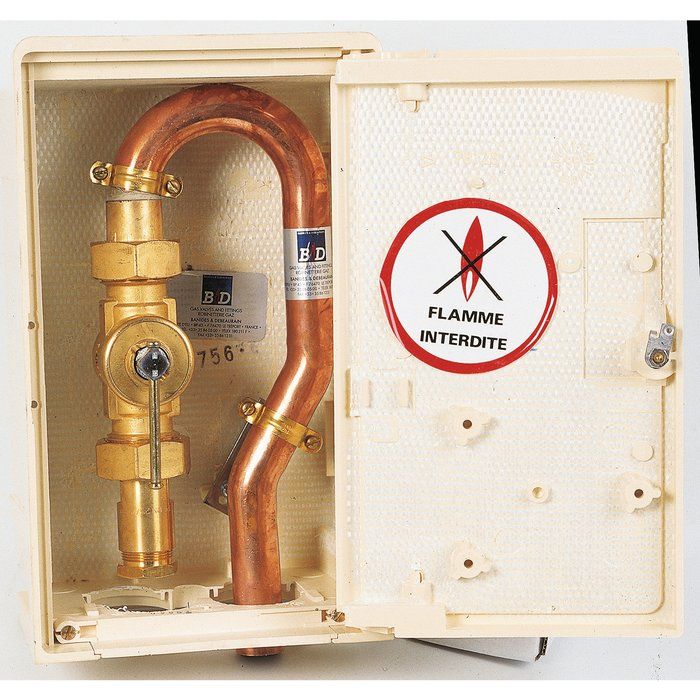

• Robinet quart de tour monté, avec raccord PE à serrage mécanique
• Crosse de sortie à braser sur tube cuivre
• Serrure triangulaire intégrée sur porte pleine
• Clé de réarmement non incluse (vendue séparément)

Conseils d'utilisation et avertissements

Pour garantir une installation conforme et sécurisée, il est impératif d’utiliser un fourreau de protection anti-UV lors de la remontée du tube PE dans le coffret. Seul un professionnel habilité est autorisé à ouvrir et intervenir sur le dispositif.

Clé de réarmement non incluse – à commander séparément sous la référence 090291.
