Bouton poussoir lumineux avec plaque braille - 12 V - En applique - Sewosy

Présentation du produit

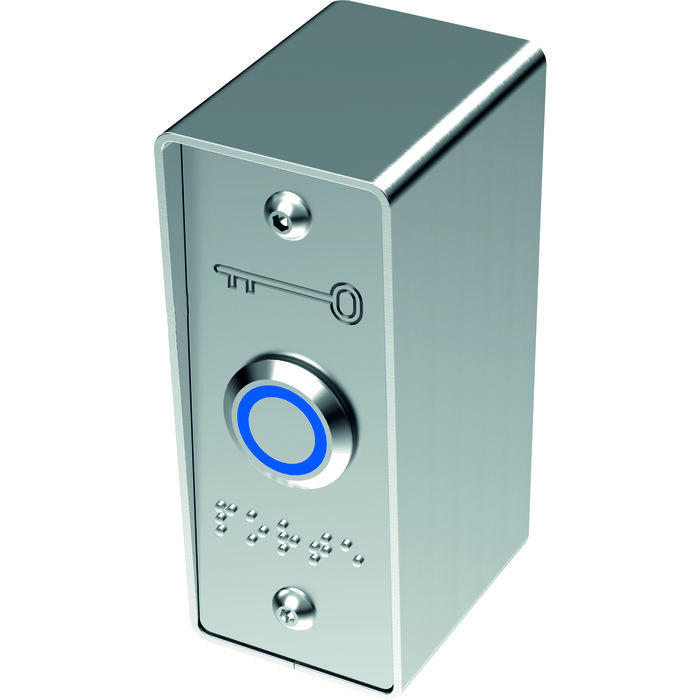

Le bouton poussoir lumineux avec plaque braille Sewosy est conçu pour commander un système de contrôle d'accès depuis un point de passage. Alimenté en 12 V DC, il dispose d'un contact NO+NC permettant son raccordement à différents équipements de verrouillage compatibles. Sa LED bleue intégrée facilite le repérage de la commande, tandis que sa plaque braille apporte un repérage tactile. Livré avec son boîtier, il est prévu pour une installation en applique en intérieur et convient notamment aux entrées de bâtiments, bureaux et locaux professionnels.

Les principaux avantages

• Commande facilement identifiable : la LED bleue permet de repérer rapidement le bouton poussoir au niveau de l'accès
• Repérage tactile : la plaque braille facilite l'identification de la commande par le toucher
• Installation en applique : le boîtier permet d'installer le bouton directement sur le support sans nécessiter une pose encastrée
• Raccordement polyvalent : le contact NO+NC permet d'intégrer le bouton à différents systèmes de contrôle d'accès compatibles
• Protection renforcée : la face avant IP65 bénéficie d'une protection contre la poussière et les projections d'eau
• Encombrement maîtrisé : ses dimensions de 94 x 38,3 x 51,8 mm permettent une installation discrète à proximité de l'accès

Montage et installation

Le bouton poussoir Sewosy PB19_BAP est prévu pour une pose en applique. Son boîtier se fixe directement sur le support afin d'accueillir la plaque et le bouton poussoir. Cette configuration convient aux installations pour lesquelles une pose encastrée n'est pas souhaitée ou possible.

Le raccordement doit être réalisé sous une alimentation de 12 V DC uniquement. Le bouton dispose de fils soudés d'une longueur de 15 cm et d'un contact NO+NC permettant son raccordement au système de contrôle d'accès compatible. Le câblage et le montage doivent être réalisés conformément au schéma de raccordement fourni par le fabricant.

Caractéristiques techniques

Informations générales

• Type de produit : bouton poussoir lumineux avec plaque braille et boîtier en applique
• Référence : PB19_BAP
• Type de pose : en applique
• Utilisation : intérieure
• Couleur de la LED : bleu
• Indice de protection : IP65 sur la face avant du bouton
• Température de fonctionnement : -25 à +55 °C

Caractéristiques électriques

• Tension d'alimentation : 12 V DC
• Type de contact : NO+NC
• Pouvoir de coupure : 250 V AC - 2 A / 48 V DC - 1 A
• Type de raccordement : fils soudés
• Longueur des fils : 15 cm
• Section des conducteurs : AWG 22

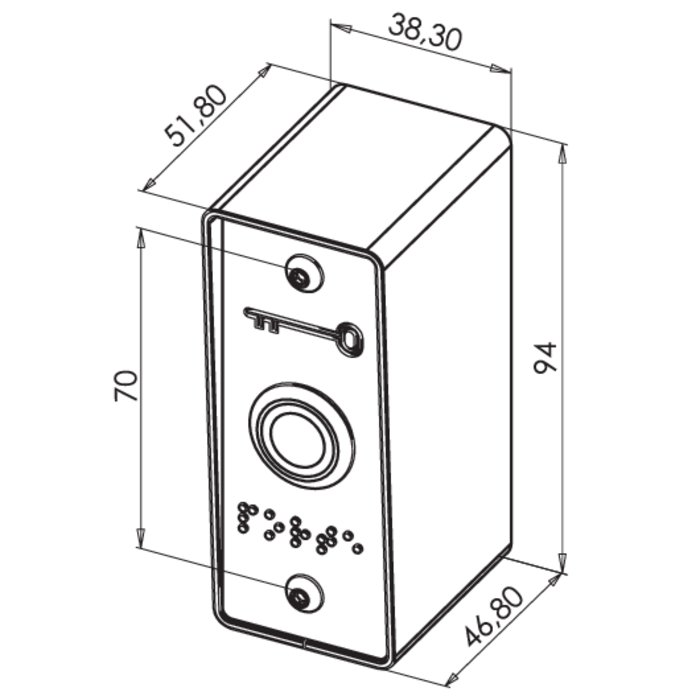

Dimensions

• Dimensions du produit : 94 x 38,3 x 51,8 mm
• Diamètre de filetage du bouton : 19 mm

Conseils d'utilisation et d'entretien

Avant le raccordement, vérifiez la compatibilité du système de contrôle d'accès avec l'alimentation et le contact NO+NC du bouton poussoir. Respectez le schéma de câblage du fabricant et utilisez exclusivement une alimentation 12 V DC pour le bouton. Pour l'entretien, nettoyez régulièrement la plaque et la face avant avec un chiffon doux afin de conserver une bonne visibilité de la commande et de la LED.
